Каталог запасных частей к технике: DYNAPAC CA610PD. Structure

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
5
6
7
8
10
10
11
12
13
13
14
14
15
16
17
17
18
19
20
21
22
22
23
23
23
23
23
24
24
25
26
27
28
29
30
34
36
38
39
40
40
42
43
45
46
47
48
49
50
51
52
52
52
52
52
52
54
55

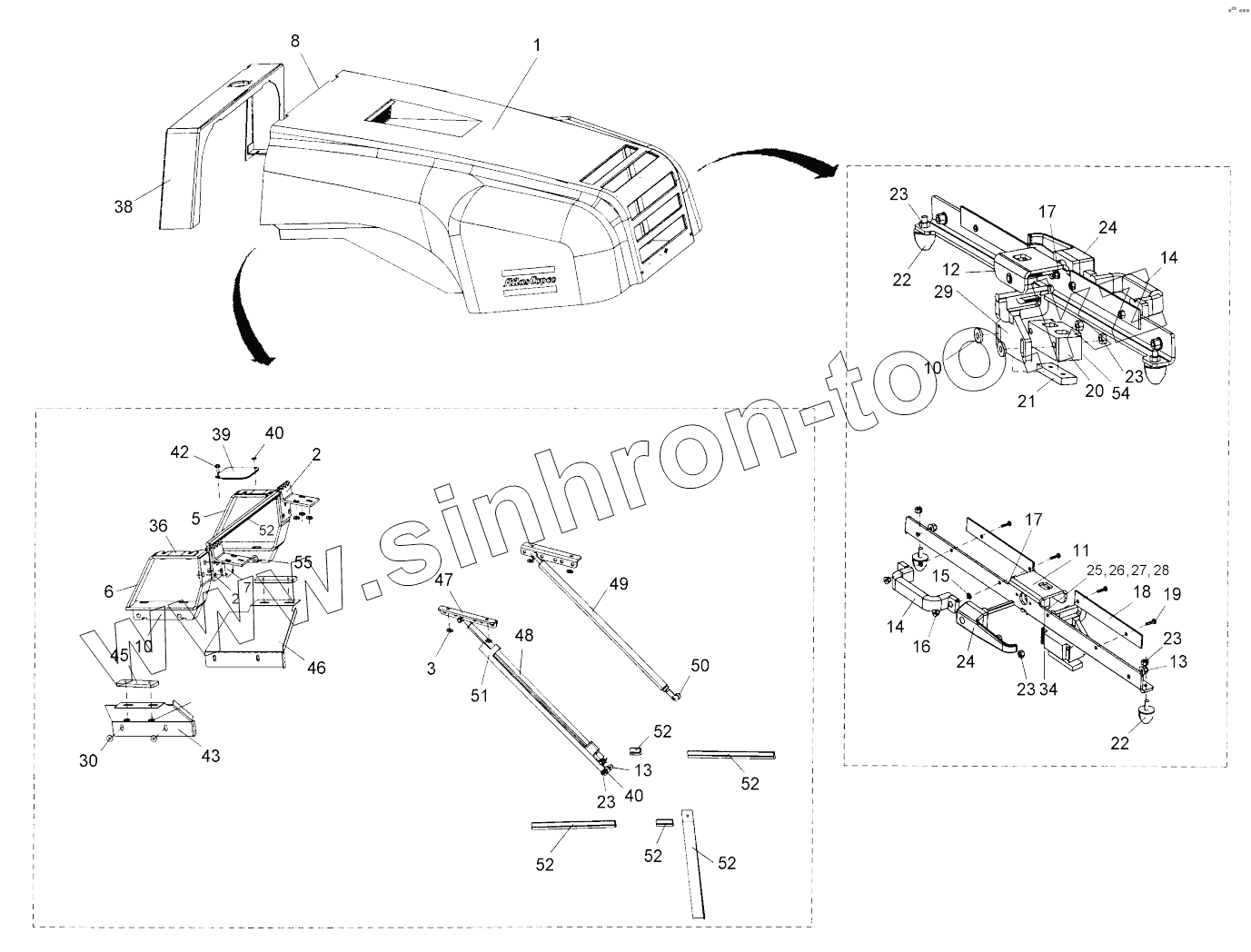

Позиция на иллюстрации Заводской номер детали Название детали
1 4812265106 Engine hood
2 4700371366 Hinge
3 4700904557 Washer
4 4700500028 Screw
5 4700374797 Clamp
6 4700374798 Clamp
7 4700374799 Holder plate
8 4700904567 Washer
9 4700500030 Hexagon head screw
10 4700381989 Holder
11 4700382129 Holder plate
12 4700927637 Hexagon socket countersunk screw
13 4700902286 Lock nut
14 4700904874 Grab handle
15 4700904228 Steel plain washer
16 4700902285 Nut
17 4700500088 Screw
18 4700382355 Holder plate
19 4700541507 Screw
20 4700382132 Holder
21 4700380109 Holder
22 4700925629 Shock absorber
23 4700570005 Hex. nut
24 4700382165 Locking handle
25 4700535011 Screw
26 4700902284 Nut
27 4700382335 Spacer sleeve
28 4700382130 Hook
29 4700382131 Lock clamp
30 4700904640 Washer
31 4700500026 Screw
32 4700500018 Hex. screw
33 4700500040 Screw
34 4700570004 Hex. nut
35 4700373957 Shim
36 4700373956 Shim
37 4812265128 Shim
38 4812265107 Protection cover
39 4700373955 Cover
40 4700904556 Steel plain washer
41 4700500021 Hex. screw
42 4700500505 Screw
43 4812265108 Cover plate
44 4700500019 Hex. screw
45 4812265129 Plate
46 4812265109 Cover plate
47 4700379252 Bracket
48 4812265114 Gas spring
49 4812265113 Gas spring
50 4700904230 Washer
51 4700379251 Safety rod
52 4700902166 Edge trim
53 4700904241 Screw
54 4700903732 Screw
55 4700904231 Washer
56 4700500133 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
