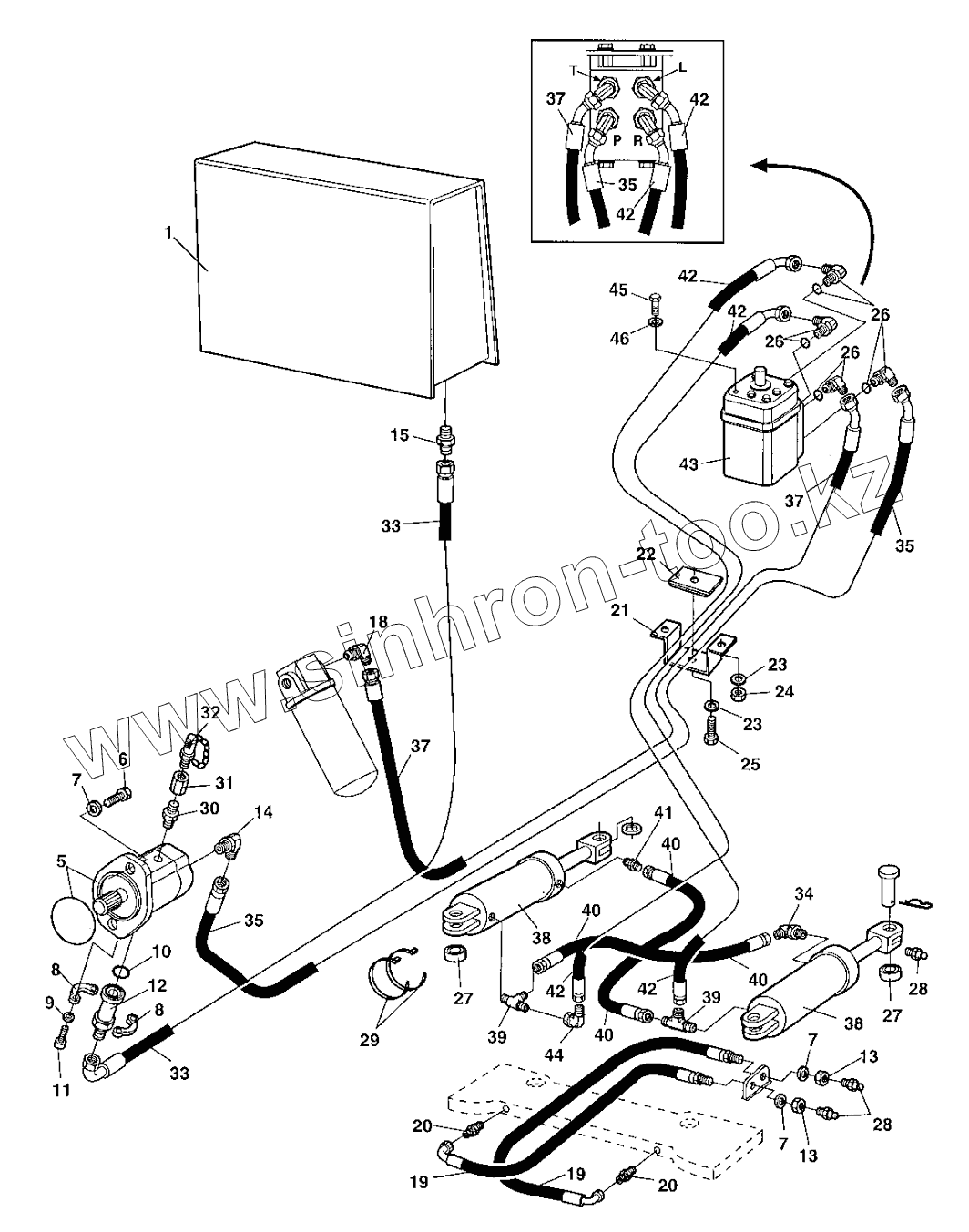

Каталог запасных частей к технике: DYNAPAC CA610PD. Steering system

Тип техники

Марка

Модель

Схема

4700937055

1

5

6

7

7

7

8

8

9

10

11

12

13

13

14

15

18

19

19

20

20

21

22

23

23

24

25

26

26

26

27

27

28

28

29

30

31

32

33

33

34

35

35

35

37

37

37

38

38

39

39

40

40

40

40

41

42

42

42

42

42

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
4700937055	4700937055		O-ring
1	Hydraulic oil tank		Hydraulic oil tank
5	4700394902		Hydraulic pump
6	4700500133		Screw
7	4700904231		Washer
8	4700232097		Flange half
9	4700904637		Washer
10	4700904005		O-ring
11	4700508029		Cylinder screw
12	4700372625		Connector
13	4700903831		Hexagon nut
14	4700334558		Elbow 90G with O-ring
15	4700234626		Adapter
17	4700570006		Hex. nut
18	4700929123		Elbow 90, O-ring
19	4700903812		Hydraulic hose
20	4700371669		Straight connector
21	4700372513		Hose clamp
22	4700372514		Hose clamp
23	4700904229		Washer
24	4700586003		Hexagon lock nut
25	4700500023		Screw
26	4700813444		Elbow 90, O-ring
27	4700813316		Ball bushing
28	4700926214		Grease fitting
29	4700313102		Cable ties
30	4700334199		Straight o-ring connector
31	4700338304		Connector
32	4812117039		Measuring nipple
33	4700483049		Hydraulic hose
34	4700813500		Elbow 45, O-ring
35	4700483697		Hydraulic hose
37	4700483498		Hydraulic hose
38	4700392027		Steering cylinder
39	4700234218		Tee-connector
40	4700483109		Hydraulic hose
41	4700334121		Straight connector
42	4700483497		Hydraulic hose
43	4812270157		Steering valve
44	4700234662		Elbow 45
45	4700500048		Hex. screw
46	4700904230		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
