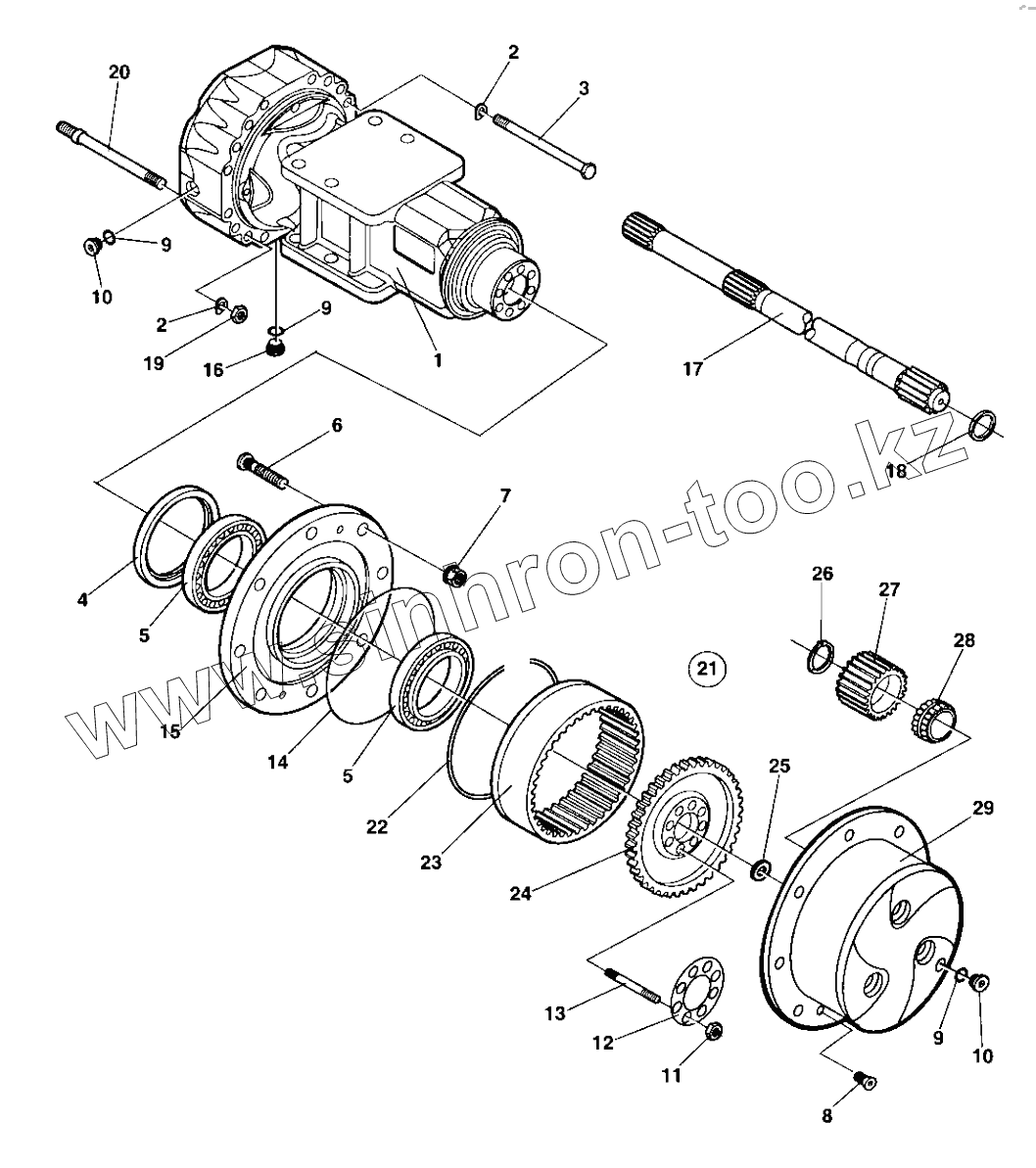

Каталог запасных частей к технике: DYNAPAC CA610PD. Planet gear
1
2
2
3
4
5
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700939263 | Axle case | |
| 2 | 4700939003 | Spring washer | |
| 3 | 4700939264 | Bolt | |
| 4 | 4700939265 | Seal | |
| 5 | 4700939266 | Bearing | |
| 6 | 4700926781 | Wheel screw | |
| 7 | 4700901987 | Wheel nut | |
| 8 | 4700939015 | Screw | |
| 9 | Not used on this model | Not used on this model | |
| 10 | 4700939348 | Plug | |
| 11 | 4700939016 | Nut | |
| 12 | 4700939275 | Lock plate | |
| 13 | 4700939017 | Stud | |
| 14 | 4700909609 | O-ring | |
| 15 | 4700939276 | Wheel hub | |
| 16 | 4700939350 | Magnetic plug | |
| 17 | 4700939277 | Half shaft | |
| 18 | 4700909586 | Seal | |
| 19 | 4700939019 | Nut | |
| 20 | 4700939278 | Stud | |
| 21 | 4700939351 | Planet gear carrier Cpl. | |
| 22 | 4700939267 | Circlip | |
| 23 | 4700939268 | Ring gear | |
| 24 | 4700939269 | Ring gear support | |
| 25 | 4700939270 | Washer | |
| 26 | 4700939271 | Seal | |
| 27 | 4700939272 | Planet gear | |
| 28 | 4700939273 | Bearing | |
| 29 | 4700939349 | Planet gear carrier Cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
