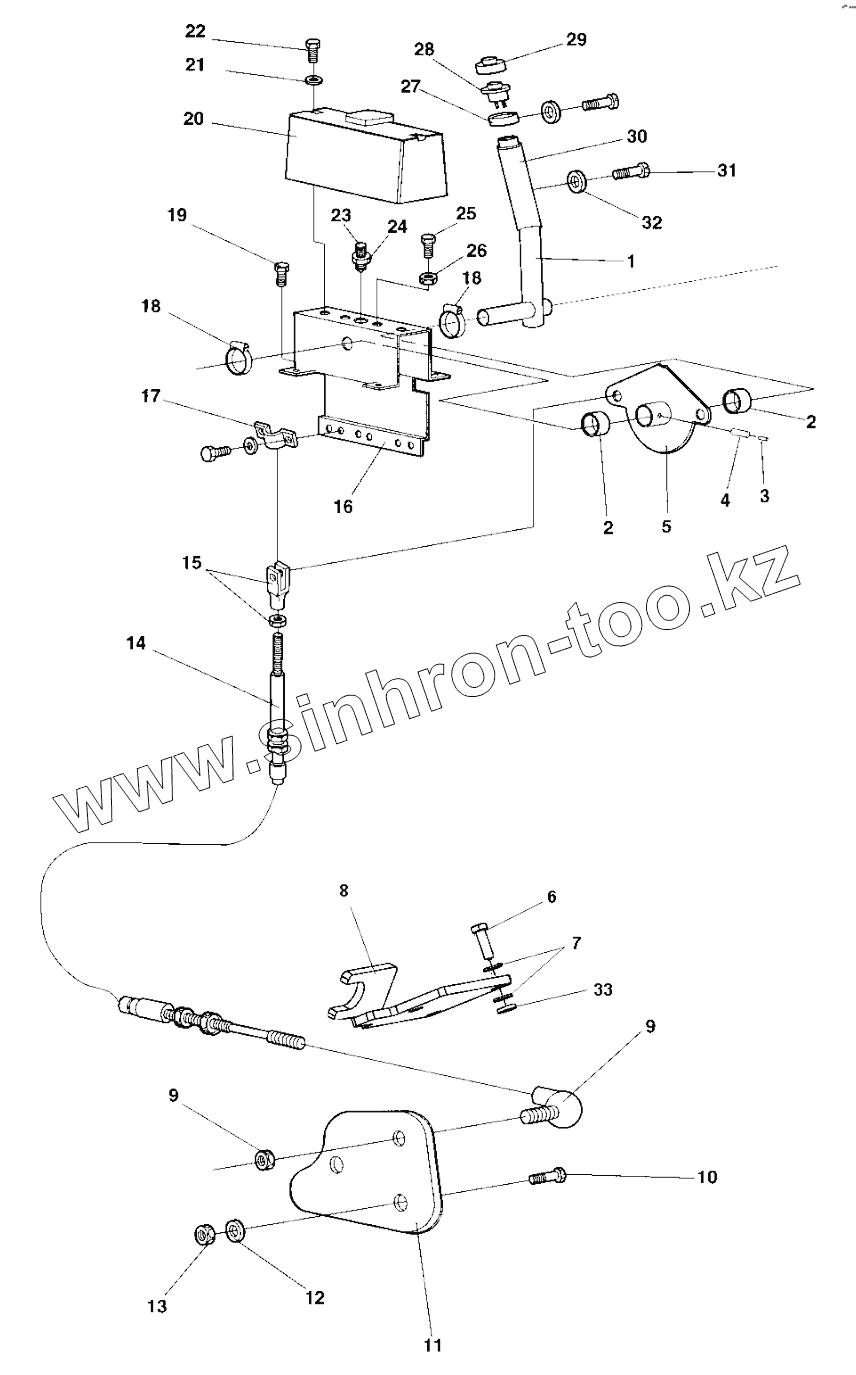

Каталог запасных частей к технике: DYNAPAC CA610PD. Forward and reverse control
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700357501 | Control lever | |
| 2 | 4700902187 | Bearing | |
| 3 | 4700903395 | Spirol pin | |
| 4 | 4700629016 | Expanding | |
| 5 | 4700902895 | Cam disc | |
| 6 | 4700947680 | Hexagon head screw m | |
| 7 | 4700904229 | Washer | |
| 8 | 4700382885 | Control bracket | |
| 9 | 4700416034 | Ball joint | |
| 10 | 4700500021 | Hex. screw | |
| 11 | 4700380366 | Control bracket | |
| 12 | 4700904229 | Washer | |
| 13 | 4700586003 | Hexagon lock nut | |
| 14 | 4700902191 | Control cable | |
| 15 | 4700416004 | Fork | |
| 16 | 4700902896 | Framing | |
| 17 | 4700902189 | Bracket | |
| 18 | 4700313035 | Hose clamp | |
| 19 | 4700541703 | Screw | |
| 20 | 4700357494 | Cover | |
| 21 | 4700904228 | Steel plain washer | |
| 22 | 4700500013 | Hex. screw | |
| 23 | 4700922325 | Spring ball plunger | |
| 24 | 4700573004 | Nut | |
| 25 | 4700533038 | Screw | |
| 26 | 4700570004 | Hex. nut | |
| 27 | 4700285911 | Bushing | |
| 28 | 4700928497 | Push button | |
| 29 | 4700348481 | Cover | |
| 30 | 4700285909 | Grab handle | |
| 31 | 4700533001 | Screw | |
| 32 | 4700904697 | Washer | |
| 33 | 4700904556 | Steel plain washer |
