Каталог запасных частей к технике: DYNAPAC CA610PD. Exhaust system

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

18

18

19

19

19

20

21

22

23

24

25

26

27

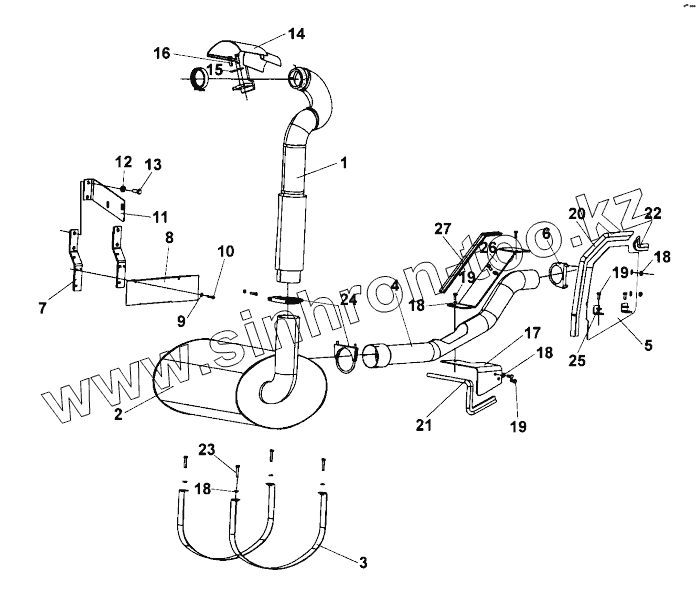

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4700386774		Exhaust hose
2	4700388650		Muffler
3	4700388800		Clamp
4	4700387699		Exhaust pipe
5	4812113917		Heat protection
6	4700313093		Pipe clamp
7	4700386152		Hose clamp
8	4700386153		Thermal guard
9	4700904228		Steel plain washer
10	4700500015		Hex. screw
11	4700386163		Holder plate
12	4700904231		Washer
13	4700500046		Hex. head screw
14	4700387454		Thermal guard
15	4700904230		Washer
16	4700500029		Hex. screw
17	4812113920		Heat protection
18	4700904229		Washer
19	4700500053		Hex. screw
20	4700902166		Edge trim
21	4700902166		Edge trim
22	4700902166		Edge trim
23	4700904241		Screw
24	4700927857		Pipe clamp
25	4700904640		Washer
26	4812113919		Air guide
27	4700902166		Edge trim
