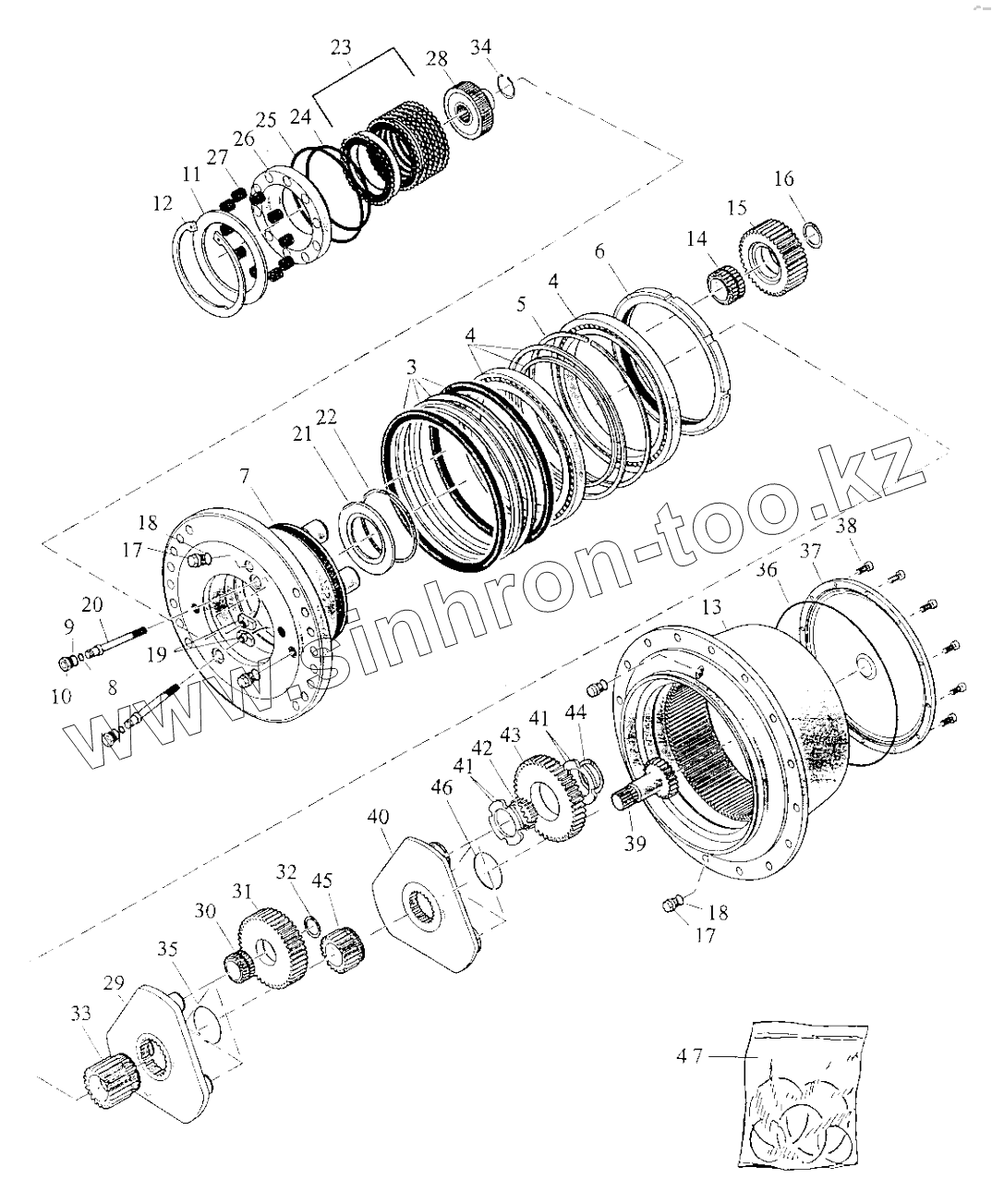

Каталог запасных частей к технике: DYNAPAC CA610PD. Drum gear
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700371512 | Drum gear | |
| 3 | 4700935381 | Seal | |
| 4 | 4700935382 | Roller bearing | |
| 5 | Spring ring | Spring ring | |
| 6 | Nut | Nut | |
| 7 | Hub | Hub | |
| 8 | 4700935386 | O-ring | |
| 9 | 4700813618 | O-ring | |
| 10 | 4700935387 | Plug | |
| 11 | 4700935388 | Support plate | |
| 12 | 4700935389 | Retaining ring | |
| 13 | Hollow wheel | Hollow wheel | |
| 14 | Roller bearing | Roller bearing | |
| 15 | Planet gear | Planet gear | |
| 16 | Reaining ring | Reaining ring | |
| 17 | 4700935394 | Plug | |
| 18 | 4700935395 | Seal ring | |
| 19 | 4700935396 | Setting lug | |
| 20 | 4700935397 | Spindle bolt | |
| 21 | Plate | Plate | |
| 22 | Spring ring | Spring ring | |
| 23 | 4700935400 | Brake disc kit | |
| 24 | 4700935401 | O-ring | |
| 25 | 4700935402 | O-ring | |
| 26 | 4700935403 | Piston | |
| 27 | 4700935404 | Spring | |
| 28 | 4700935405 | Coupling | |
| 29 | Planet carrier | Planet carrier | |
| 30 | Roller bearing | Roller bearing | |
| 31 | Planet gear | Planet gear | |
| 32 | Retaining ring | Retaining ring | |
| 33 | Sun wheel | Sun wheel | |
| 34 | 4700935411 | Retaining ring | |
| 35 | Spring ring | Spring ring | |
| 36 | 4700935413 | O-ring | |
| 37 | 4700935414 | Cover | |
| 38 | 4700935415 | Screw | |
| 39 | Sun wheel | Sun wheel | |
| 40 | Planet carrier | Planet carrier | |
| 41 | Plate | Plate | |
| 42 | Needle roller bearing | Needle roller bearing | |
| 43 | Planet gear | Planet gear | |
| 44 | Retaining ring | Retaining ring | |
| 45 | Sun wheel | Sun wheel | |
| 46 | Spring ring | Spring ring | |
| 47 | 4700935380 | Seal kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
