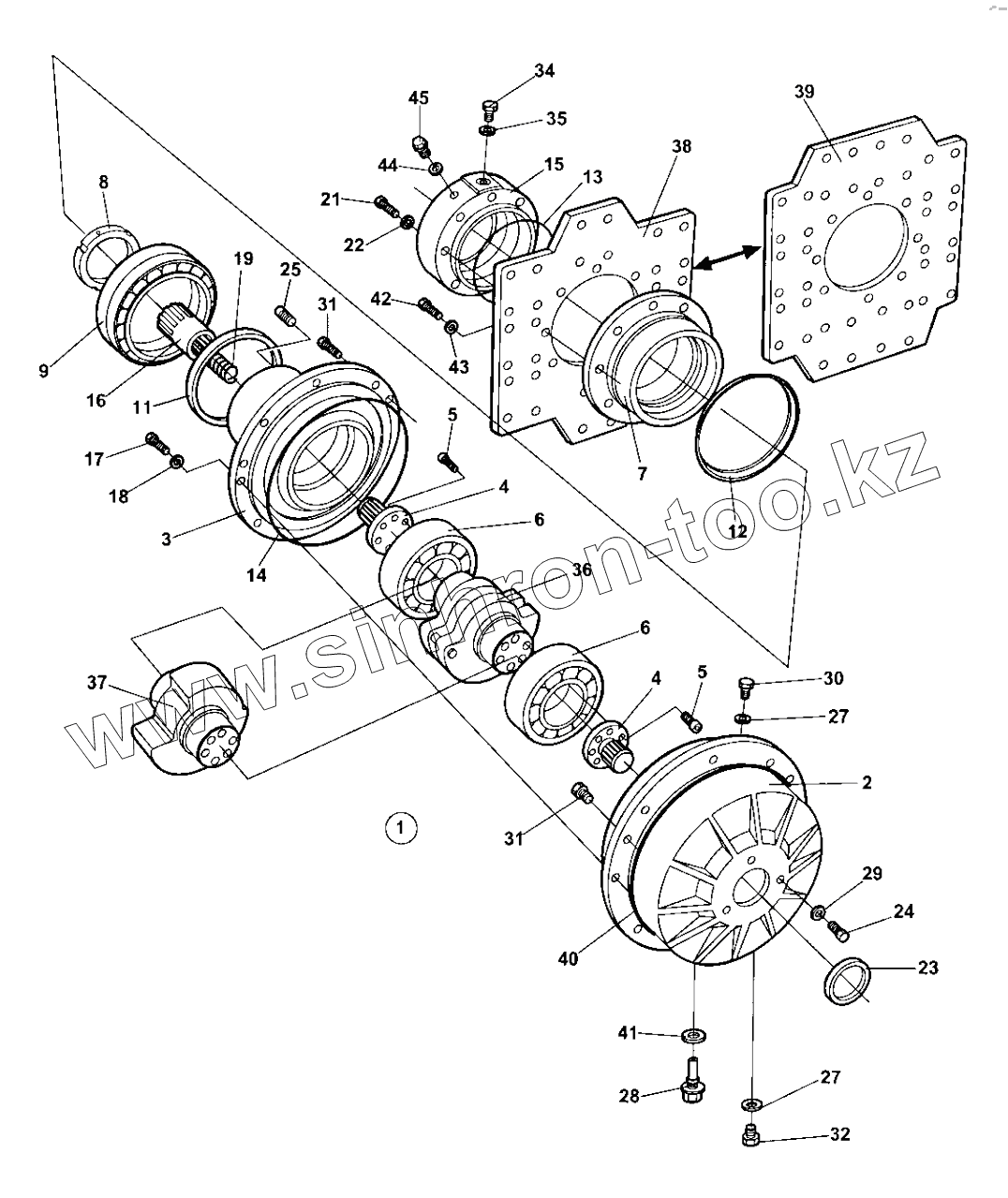

Каталог запасных частей к технике: DYNAPAC CA610PD. Drum cartridge Vibration side

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

5

5

6

6

7

8

9

11

12

13

14

15

16

17

18

19

21

22

23

24

25

27

27

28

29

30

31

31

32

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812155683		Drum cartridge
1	4700945594		Drum cartridge
2	4700392420		Bearing housing inner
3	4700379878		Bearing housing outer
4	4700380018		Splined shaft
5	4700791156		Screw
6	4700390896		Spherical roller bearing
7	4700343318		Bearing housing
8	4812112413		Shaft nut
9	4700116041		Taper roller bearing
11	4700167023		Seal ring
12	4700929447		V-ring
13	4700160105		O-ring
14	4700900776		O-ring
15	4812110860		Motor adapter
16	4700381027		Splined sleeve
17	4700500082		Screw
18	4700904232		Steel plain washer
19	4700349715		Spring
21	4700500196		Screw
22	4700904231		Washer
23	4700900782		Seal ring
24	4700500163		Hex. screw
25	4700903189		Stop screw
27	4700162017		Seal ring
28	4700381634		Plug
29	4700162027		Sealing
30	4700343744		Magnetic plug
31	4700900775		Plug
32	4700232210		Plug
34	4700370231		Plug
35	4700162018		Sealing
36	Not used on this model		Not used on this model
37	4812112749		Eccentric shaft
38	Not used on this model		Not used on this model
39	4700371956		Holder plate
40	4700904737		O-ring
41	4700162011		Washer, sealing
42	4700500082		Screw
43	4700384114		Spacer
44	4700162024		Washer sealing
45	4700903190		Steel plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
