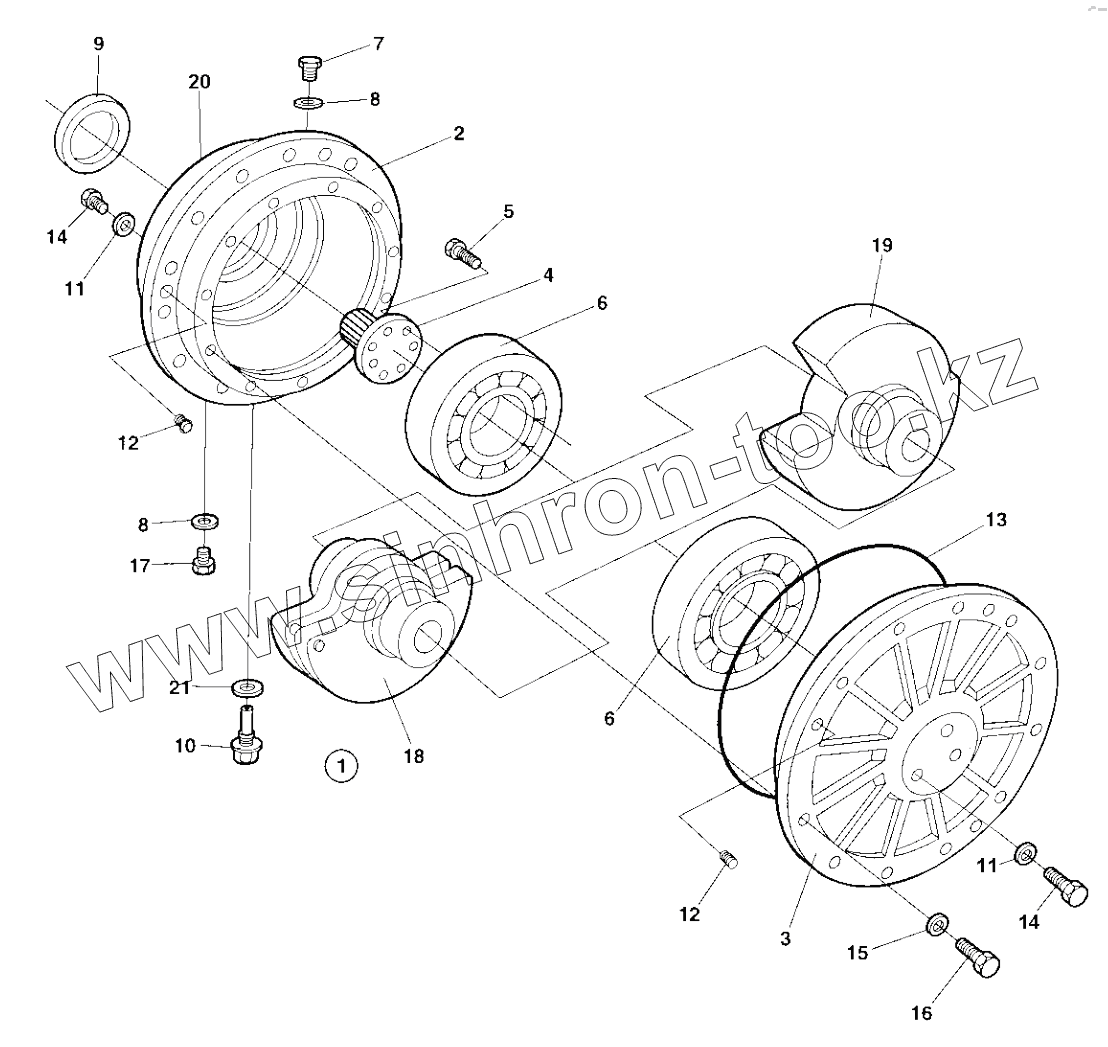

Каталог запасных частей к технике: DYNAPAC CA610PD. Drum cartridge Drive side

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

8

9

10

11

11

12

12

13

14

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4700945587		Drum cartridge
2	4700392420		Bearing housing inner
3	4700379876		Bearing housing outer
4	4700380018		Splined shaft
5	4700791156		Screw
6	4700390896		Spherical roller bearing
7	4700343744		Magnetic plug
8	4700162017		Seal ring
9	4700900782		Seal ring
10	4700381634		Plug
11	4700162027		Sealing
12	4700900775		Plug
13	4700900776		O-ring
14	4700500163		Hex. screw
15	4700904232		Steel plain washer
16	4700500082		Screw
17	4700232210		Plug
18	Not used on this model		Not used on this model
19	4812112749		Eccentric shaft
20	4700904737		O-ring
21	4700162011		Washer, sealing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
