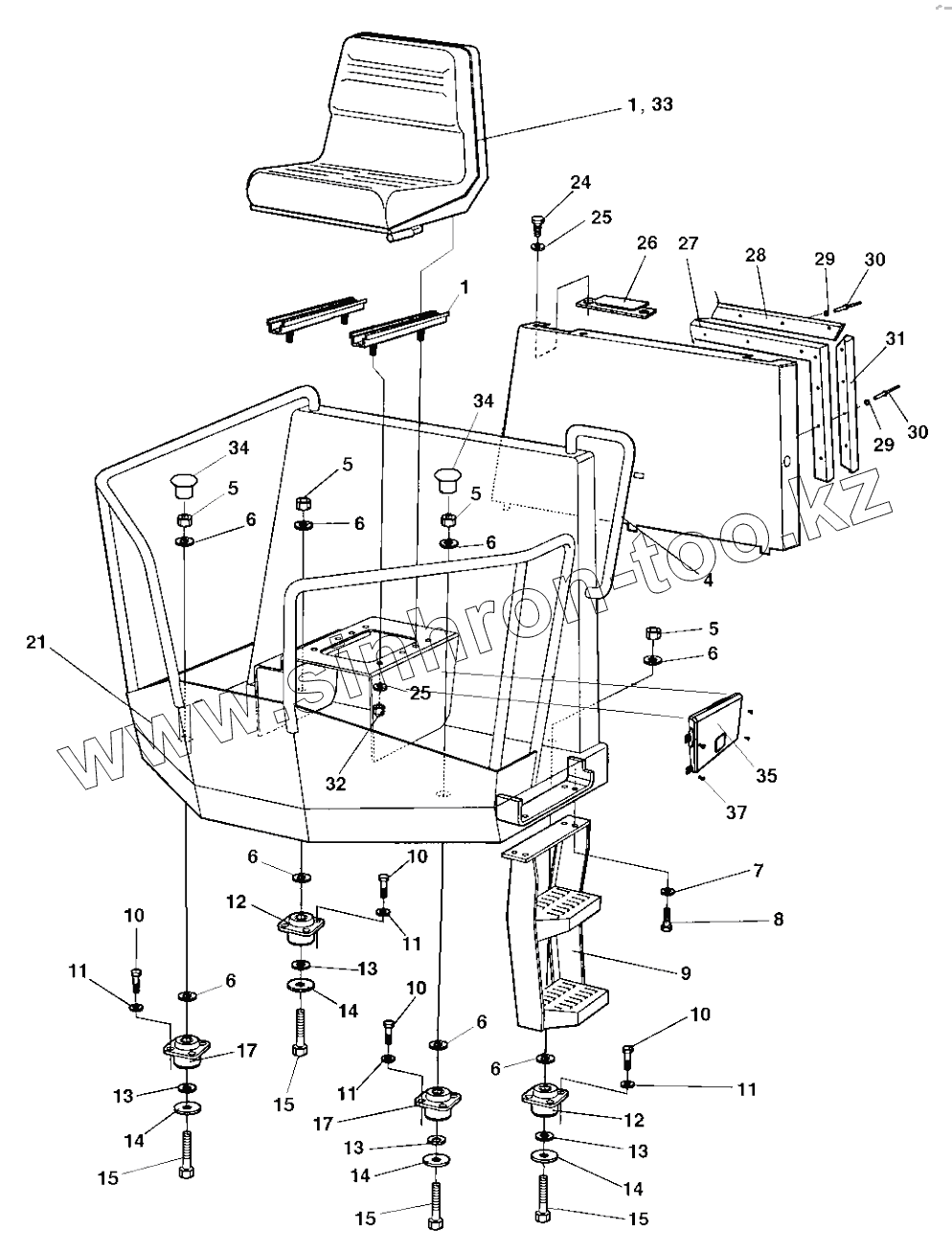

Каталог запасных частей к технике: DYNAPAC CA610PD. Drivers platform

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
10
10
10
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
17
17
21
24
25
25
26
27
28
29
29
30
30
31
32
33
33
33
33
34
34
35
37
Позиция на иллюстрации Заводской номер детали Название детали
1 4812114466 Drivers seat, cpl
4 4700380123 Grab handle
5 4700901145 Lock nut
6 4700904233 Steel plain washer
6 4700904233 Steel plain washer
7 4700904230 Washer
8 4700500029 Hex. screw
9 4700376252 Step
10 4700500195 Screw
11 4700904231 Washer
12 4700372757 Shock absorber
13 4700903290 Steel plain washer
13 4700903290 Steel plain washer
14 4700347512 Washer
15 4700500210 Screw
15 4700500211 Screw
16 4700374471 Spacer
17 4700373400 Shock absorber
21 4812274382 Platform
24 4700500053 Hex. screw
25 4700904229 Washer
26 4700380727 Cover
27 4700372494 Rubber strip
28 4812273533 Guide
29 4700927974 Washer
30 4700904433 Blind rivet
31 4812273534 Guide
32 4700570003 Hex. nut
33 4700379636 Seat switch
33 4812155075 Seat switch
34 4700902203 Plug
35 Not used on this model Not used on this model
37 Not used on this model Not used on this model
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
