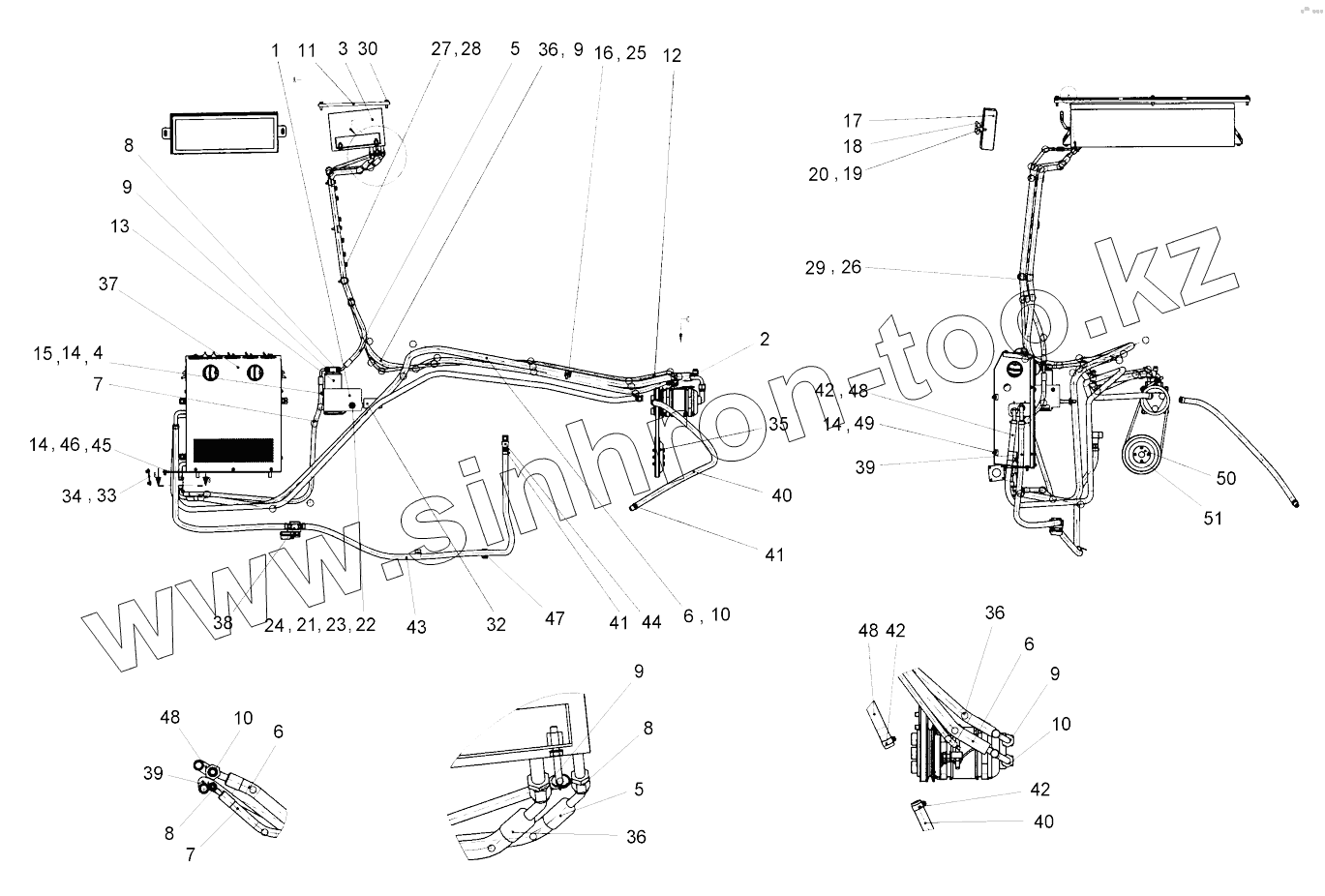

Каталог запасных частей к технике: DYNAPAC CA610PD. 4812273532 Air conditioner mount

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
7
7
8
8
8
9
9
9
9
10
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
36
36
37
38
39
39
40
40
41
41
42
42
42
43
44
45
46
47
48
48
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 4700390483 Holder
2 4812274350 Compressor cpl.
3 4812265842 Condensor
4 4700500100 Screw
5 4812265844 Refrigerant hose
6 4812265853 Refrigerant hose
7 4812265846 Refrigerant hose
8 4700384877 O-ring
9 4700384878 O-ring Size 8
10 4700384879 O-ring Size
11 4700384589 Cover
12 4812265839 Wiring harness
13 4812265845 Receiver driver
14 4700904229 Washer
15 4700586003 Hexagon lock nut
16 4700921056 Clamp
17 4700908501 Filter frame
18 4700908502 Filter
19 4700908504 Handle
20 4700908503 O-ring
21 4700904230 Washer
22 4700500192 Hexagon head screw
23 4700904567 Washer
24 4700570006 Hex. nut
25 4700500053 Hex. screw
26 4700346230 Clamp
27 4700904543 Cable tie holder
28 4700903852 Screw
29 4700500023 Screw
30 4700500022 Hex. screw
31 4700903679 Refrigerant
32 4700904165 Safety decal Toxic gases
33 4700935586 Plate
34 4700500004 Hex. screw
35 4812268934 4812268934
36 4812265843 Plate
37 4812265847 Evaporimeter
38 4812265849 Valve
39 4812265851 Water hose
40 4812265850 Water hose M
41 4700387638 Hose connection
42 4700313004 Hose clamp
43 4812265848 Water hose
44 4700927084 Elbow
45 4812265834 Plate
46 4700500019 Hex. screw
47 4700921161 Pipe clamp
48 4812265841 Water hose
49 4700500018 Hex. screw
50 4812269814 Underboarding
51 4700947685 Hexagon head screw M
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
