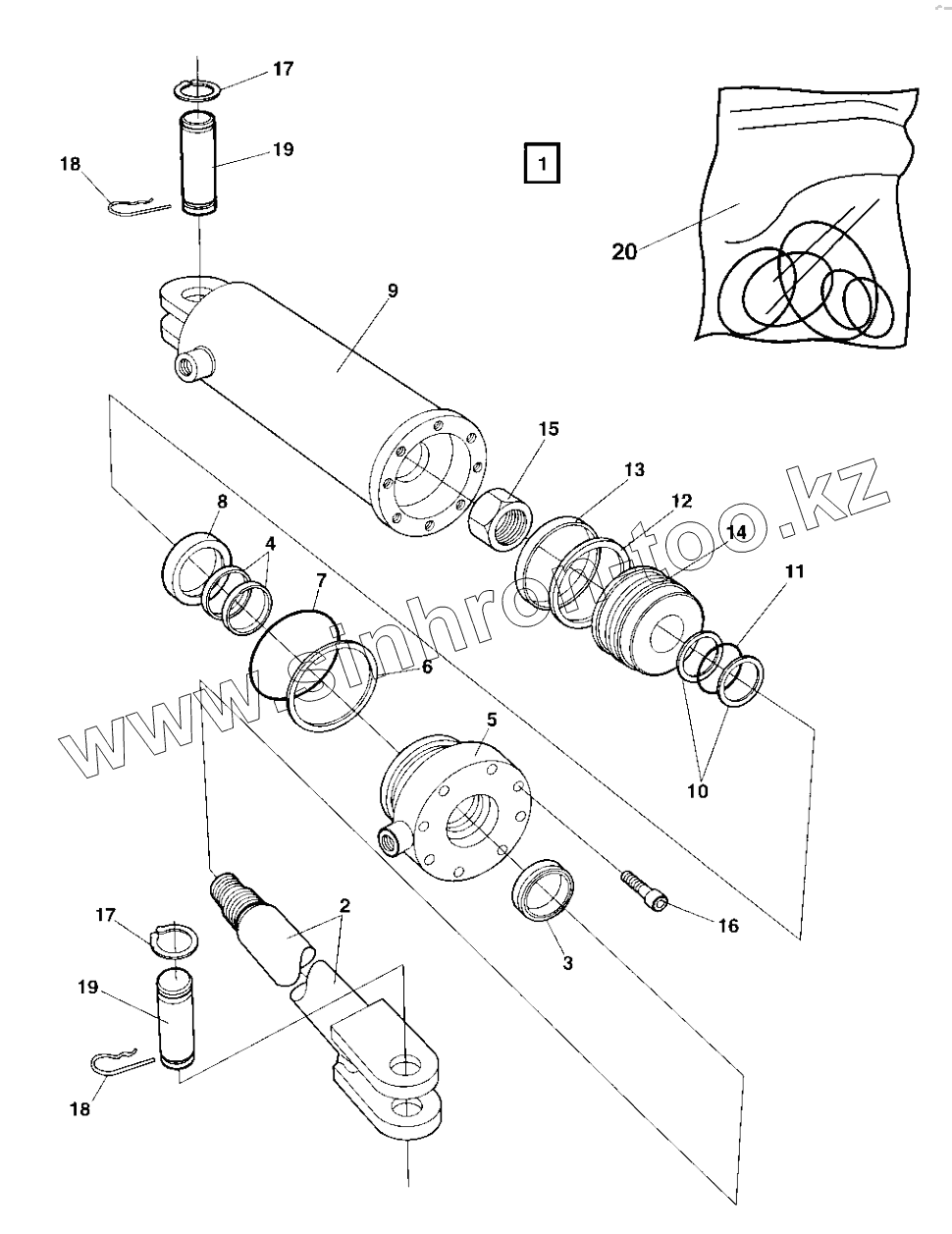

Каталог запасных частей к технике: DYNAPAC CA610PD. 4700392027 Steering cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 4700392027 Steering cylinder
2 4700392110 Piston rod
3 Shear wiper Shear wiper
4 Guide ring Guide ring
5 Guide Guide
6 Back-up ring Back-up ring
7 O-ring O-ring
8 Piston rod seal Piston rod seal
9 Cylinder tube Cylinder tube
10 Back-up ring Back-up ring
11 O-ring O-ring
12 Piston seal Piston seal
13 Guide ring Guide ring
14 Piston block Piston block
15 4700392109 Lock nut
16 4700904385 Screw
17 4700392107 Snap ring
18 4700635061 Hair clip
19 4700392108 Shaft
20 4700392106 Seal kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
