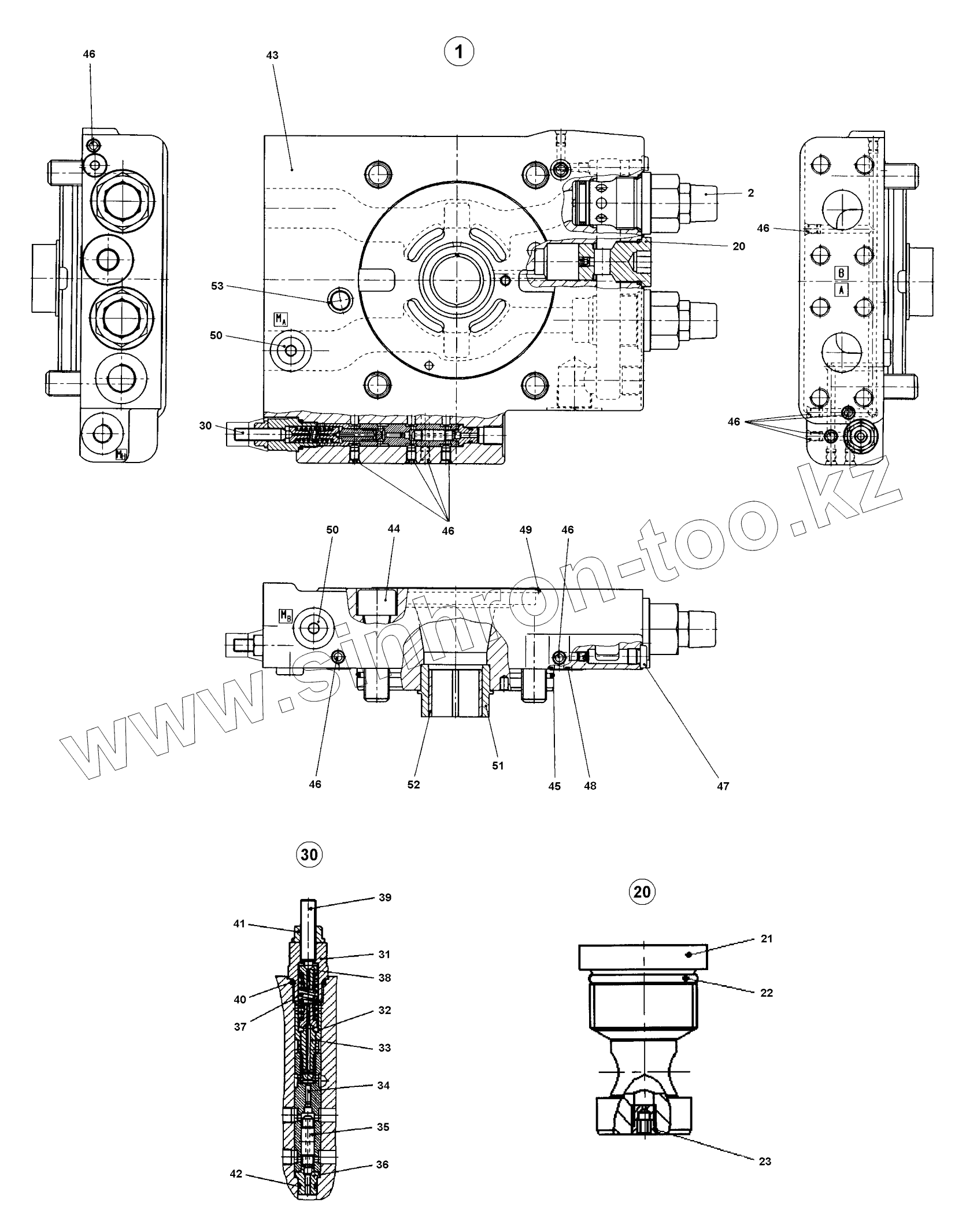

Каталог запасных частей к технике: DYNAPAC CA5500D. Sub plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
20
20
21
22
23
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
46
46
47
48
49
50
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 4812158197 Subplate
2 4700936359 Relief valve
2 4700936374 Seal kit
20 D967711040 catch set
21 Lockingscrew Locking screw
22 4700927278 O-ring
23 Orifice Orifice
30 4812157095 Pressure overide valve
31 Lockingscrew Locking screw
32 Valvebushing Valve bushing
33 Controlpiston Control piston
34 Piston Piston
35 Valvepiston Valve piston
36 Poppetseat Poppet seat
37 Pressurespring Pressure spring
38 Springcollar Spring collar
39 Adjustingscrew Adjusting screw
40 4700902783 O-ring
41 Seallocknut Seal lock nut
42 4812157097 O-ring
43 Portplate Port plate
44 Socketheadscrew Socket head screw
45 4700936367 O-ring
46 Doublebreak Double break-off plug
47 Lockingscrew Locking screw
48 4812157151 O-ring
49 4812158251 O-ring
50 Lockingscrew Locking screw
51 Bush Bush
52 Bearingbushing Bearing bushing
53 4812157975 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
