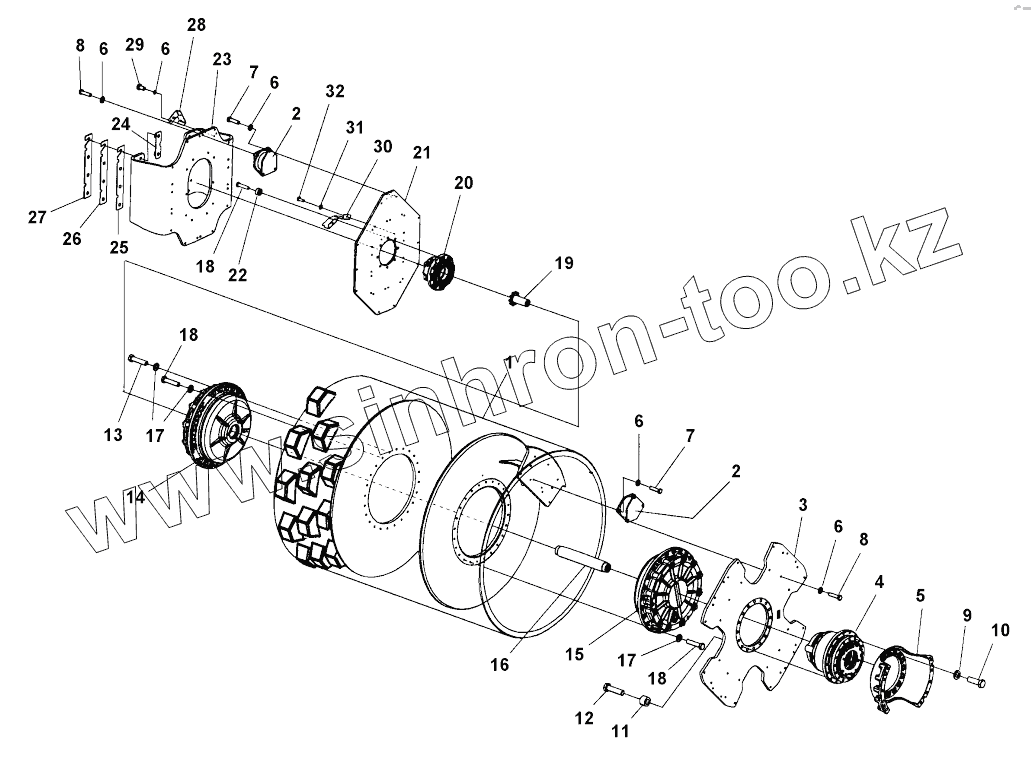

Каталог запасных частей к технике: DYNAPAC CA5500D. Drum, cpl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
6
6
6
6
7
7
8
8
9
10
11
12
13
14
14
14
14
15
15
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 4812112044 Drum, pad
1 4812112043 Drum
2 4812111046 Shock absorber
3 4812112111 Driving disc
4 4812111831 Drum gear, cpl
5 4812111167 Bracket
6 4700904231 Washer
7 4812110642 Hexagon screw w Tuflok
8 4812110644 Hexagon screw Tuflok
9 4700904233 Steel plain washer
10 4700929409 Hexagon head screw
11 4812114777 Spacer
12 4700500287 Screw
13 4700384121 Air breather screw
14 4812157393 Drum cartridge, vibration side
14 4812157394 Drum cartridge, vibration side
14 4812157784 Drum cartridge with shaft nut, vibration side
14 4812157785 Drum cartridge with shaft nut, vibration side
15 4812157390 Drum cartridge, drive side
15 4812157391 Drum cartridge, drive side
16 4812112465 Drive shaft
17 4700904232 Steel plain washer
18 4700500082 Screw
19 Wheel Wheel
20 Motoradapter Motor adapter
21 4812114969 Bracket
22 4700384114 Spacer
23 4812114971 Bracket
24 4812112438 Nut-plate
25 4812113168 Shim
26 4812113169 Shim
27 4812113170 Shim
28 4812113090 Bracket
29 4700500035 Hex. screw
30 4812116029 Protective casing
31 4700904556 Steel plain washer
32 4700500053 Hex. screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
