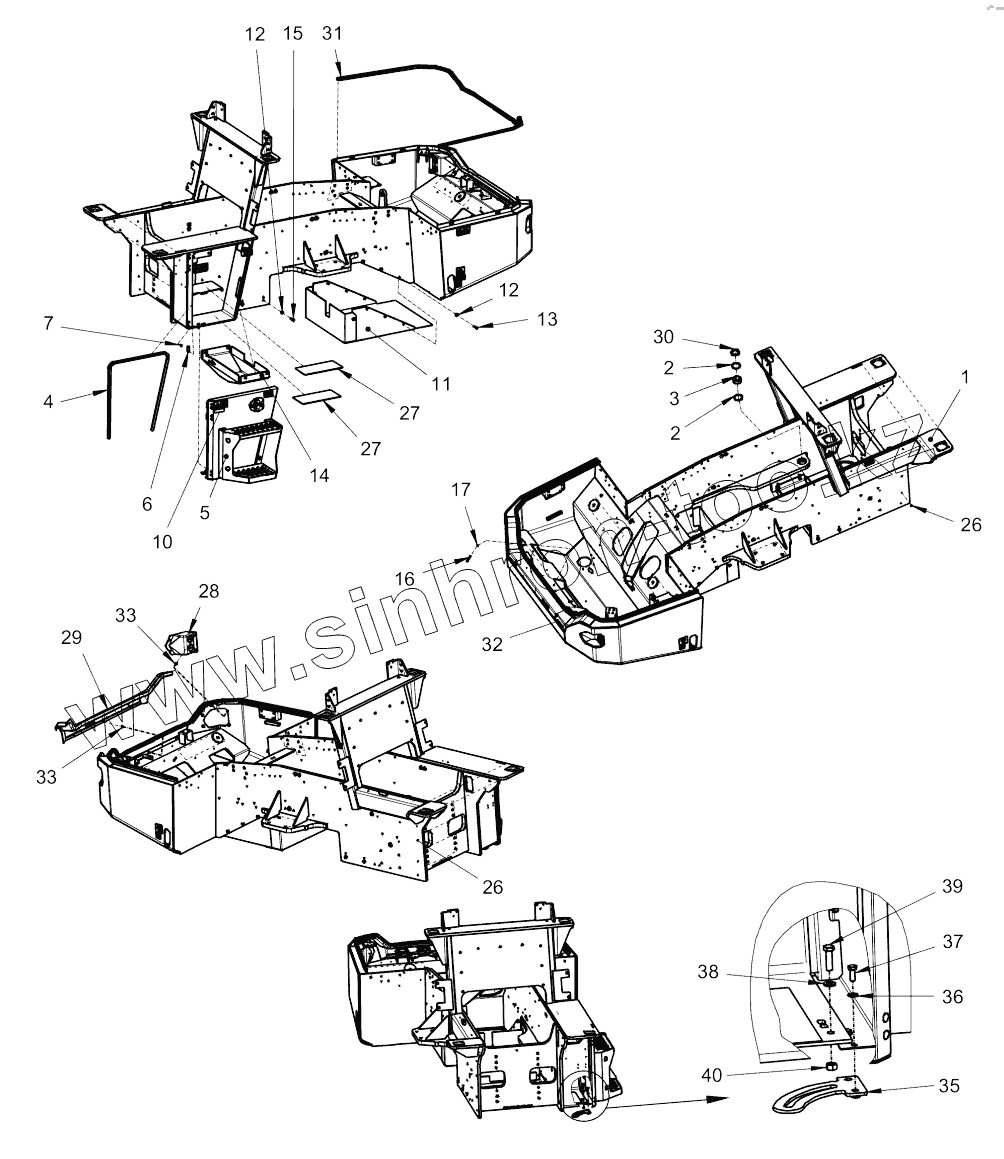

Каталог запасных частей к технике: DYNAPAC CA4600D. Rear frame module

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
10
11
12
12
13
14
15
16
17
26
26
27
27
28
29
30
31
32
33
33
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 4812128586 Frame rear
2 4700151023 Retaining ring
3 4812116821 Radial spherical plain bearing
4 4700202057 Rubber edge trim
5 4812113314 Cover assembly
6 4700389857 Threaded plate
7 4700513012 Screw
10 4700377744 Reflector, yellow
11 4812120560 Cover plate
12 4700904557 Washer
13 4700500240 Screw
14 4812117048 Cover plate
15 4700500161 Screw
16 4700500025 Screw
17 4700570005 Hex. nut
26 4700926215 Protective plug
27 4700355608 Slip protection
28 4812120160 Holder
29 4812120402 Cover
30 4812120661 Sealing strip
31 4812120363 Edge trim
32 4700377742 Reflector, red
33 4700903586 Nut
35 4812129127 Bracket
36 4700904229 Washer
37 4700500053 Hex. screw
38 4812122654 Steel plain washer
39 4700500030 Hexagon head screw
40 4700570006 Hex. nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
