Каталог запасных частей к технике: DYNAPAC CA4000D. Drum, cpl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
4
5
5
5
5
6
6
7
8
9
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
24
25
26
27
27
27
27
28
28
30
31
32
33
34
35

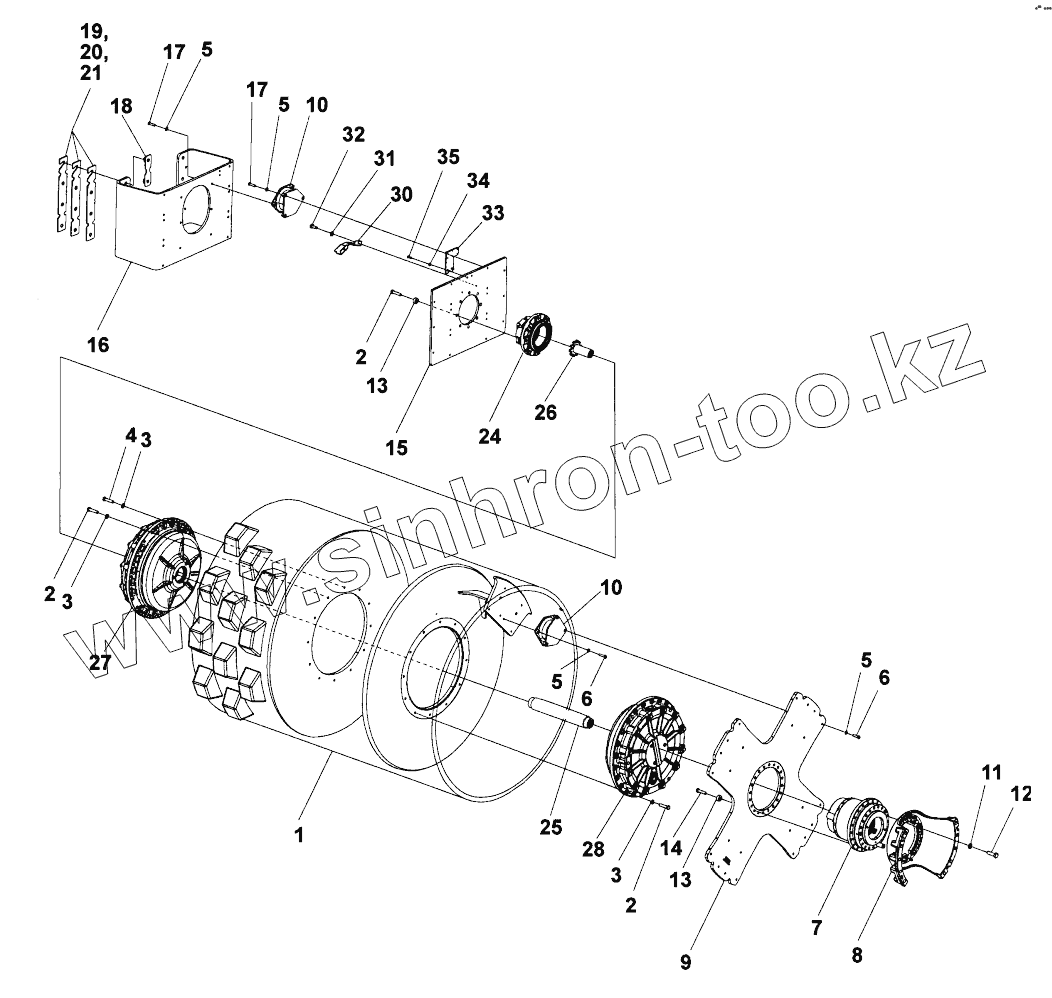

Позиция на иллюстрации Заводской номер детали Название детали
4700335659 4700335659 Padfoot
1 4812112971 Drum, pad
1 4812112970 Drum
2 4700500082 Screw
3 4700904232 Steel plain washer
4 4700384121 Air breather screw
5 4700904231 Washer
6 4812110644 Hexagon screw Tuflok
7 4812113266 Drum gear
8 4812113281 Bracket
9 4812113087 Driving disc
10 4812119342 Shock absorber
11 4700904233 Steel plain washer
12 4700947706 Hexagon head screw
13 4700384114 Spacer
14 4700947699 Screw
15 4812113149 Bracket
16 4812113854 Bracket
17 4812110642 Hexagon screw w Tuflok
18 4812112438 Nut-plate
19 4812113168 Shim
20 4812113169 Shim
21 4812113170 Shim
24 Vibrationadapter Vibration motor adapter
25 4812112465 Drive shaft
26 Toothwheel Tooth wheel module
27 4812158098 Drum cartridge with shaft nut, vibration side
27 4812158097 Drum cartridge with shaft nut, vibration side
27 4812158093 Drum cartridge, vibration side
27 4812158092 Drum cartridge, vibration side
28 4812158087 Drum cartridge, drive side
28 4812158088 Drum cartridge, drive side
30 4812116029 Protective casing
31 4700904556 Steel plain washer
32 4700500053 Hex. screw
33 4812116043 Plate
34 4700904231 Washer
35 4700500051 Hex. screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
