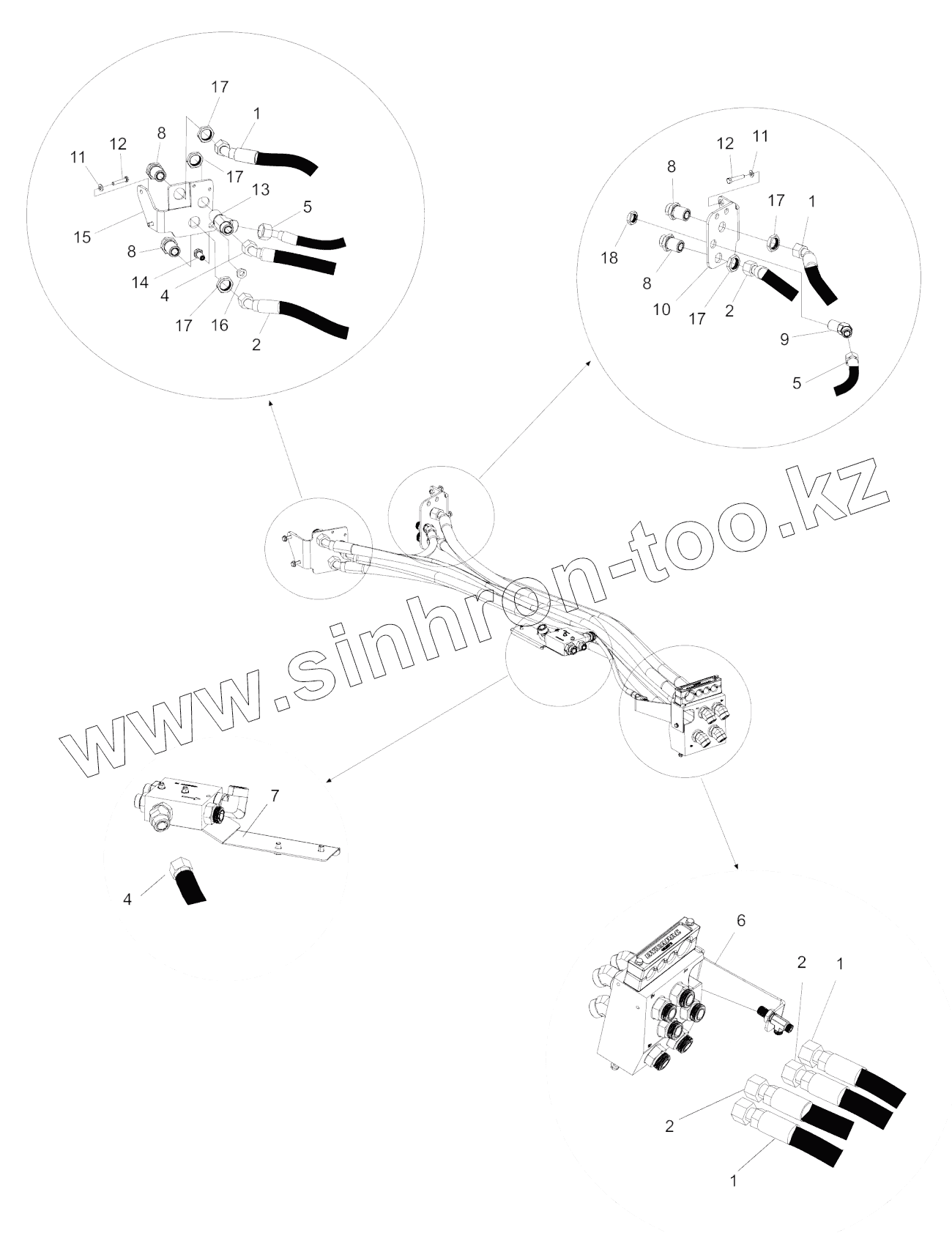

Каталог запасных частей к технике: DYNAPAC CA3500D. Hydraulic system, frame rear

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

4

4

5

5

6

7

8

8

8

8

9

10

11

11

12

12

13

14

15

16

17

17

17

17

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812122178		Hydraulic hose
2	4811000203		Hydraulic hose
4	4812122177		Hydraulic hose
5	4811000200		Hydraulic hose
6	Connectorkit		Connector kit
7	Connectorkit		Connector kit
8	4812118867		Bulkhead union
9	4812118868		Bulkhead union
10	4812118849		Bracket
11	4700904230		Washer
12	4700500028		Screw
13	4812118869		Bulkhead union
14	4812118866		Bulkhead union
15	4812118850		Bracket
16	4700792451		Nut
17	4812118870		Nut
18	4700792454		Nut
