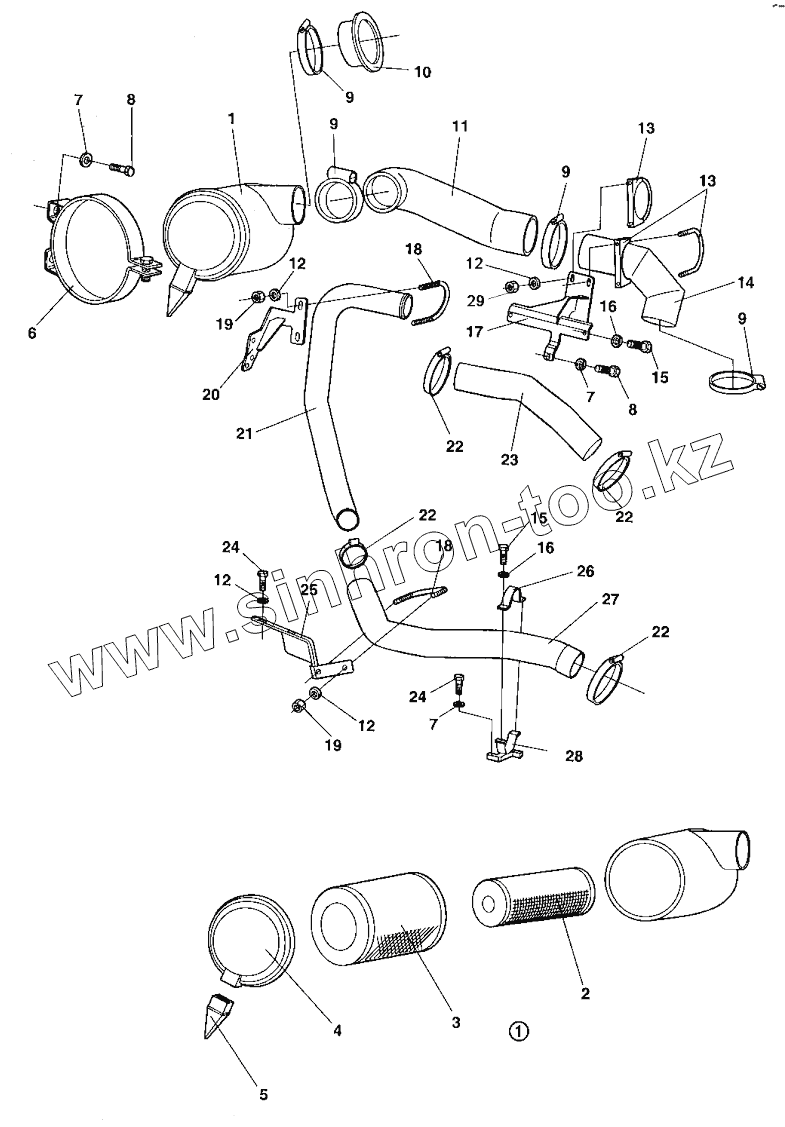

Каталог запасных частей к технике: DYNAPAC CA252D. Combustion air system From 66X10263

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

8

9

9

9

9

10

11

12

12

12

12

13

13

14

15

15

16

16

17

18

18

19

19

20

21

22

22

22

22

23

24

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	370953		Air cleaner
2	394687		Air filter element, safety
3	394686		Air filter element, main
4	908452		Cover
5	908399		Vacuator valve
6	813791		Mounting band
7	904229		Washer 8,4x16x1,5
8	500019		Screw
9	904060		Hose clamp
10	348309		Rubber bushing
11	386820		Air inlet hose
12	904640		Washer 8,4x22x3
13	923269		Clamp
14	388111		Air inlet pipe
15	500013		Hex. screw
16	904228		Washer 6,4x12x1,5
17	388088		Holder
18	814261		Clamp
19	902286		Lock nut M8
20	387032		Bracket
21	386842		Charge air tube
22	386966		Hose clamp
23	386879		Air inlet hose
24	500022		Screw
25	386942		Bracket
26	387178		Holder
27	386843		Air inlet hose
28	387186		Holder
29	586003		Lock nut M8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
