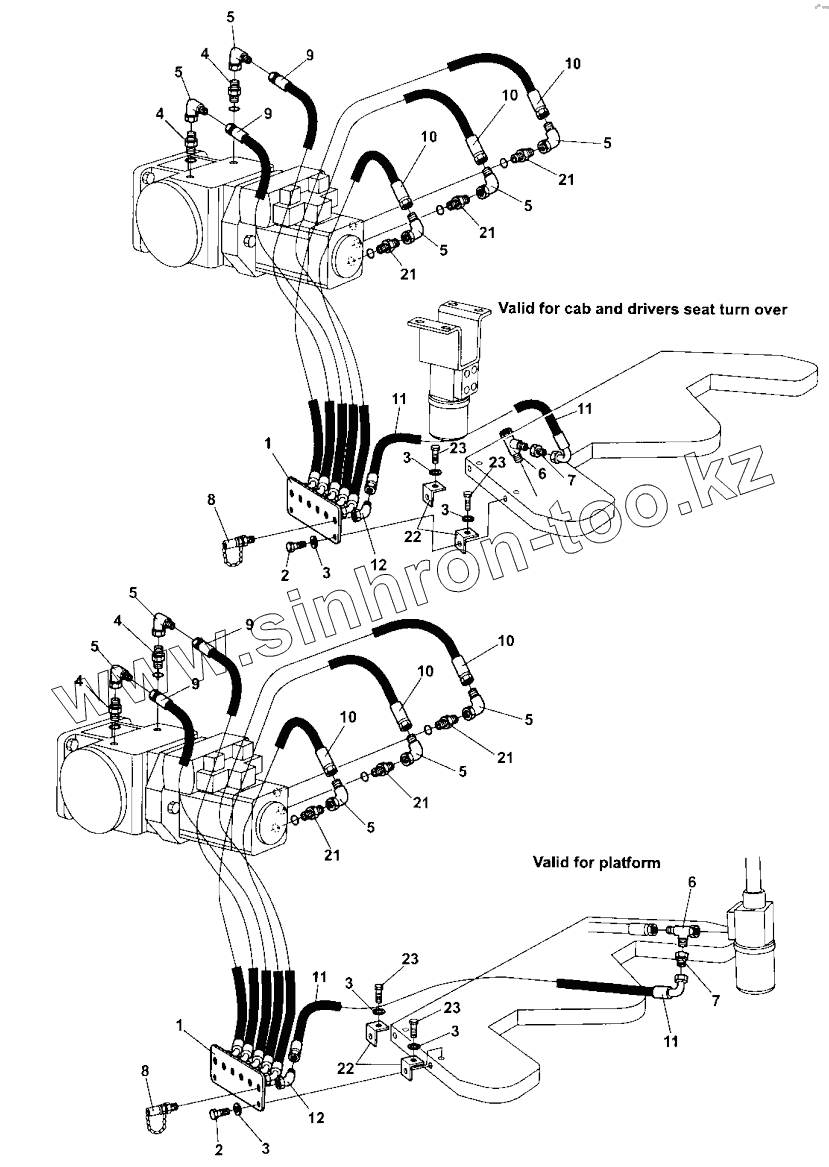

Каталог запасных частей к технике: DYNAPAC CA252D. Central test panel hydraulic

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
12
12
21
21
21
21
21
21
22
22
23
23
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 374028 Test panel
2 500053 Screw
3 904229 Washer 8,4x16x1,5
4 234388 Connector
5 334196 Elbow 90
6 334135 T-connector
7 334264 Reducing
8 356348 Measuring nipple
9 483188 Hydraulic hose
10 483445 Hydraulic hose
11 482726 Hydraulic hose
12 234622 Elbow 45
21 902125 Connector
22 908136 Bracket
23 500018 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
