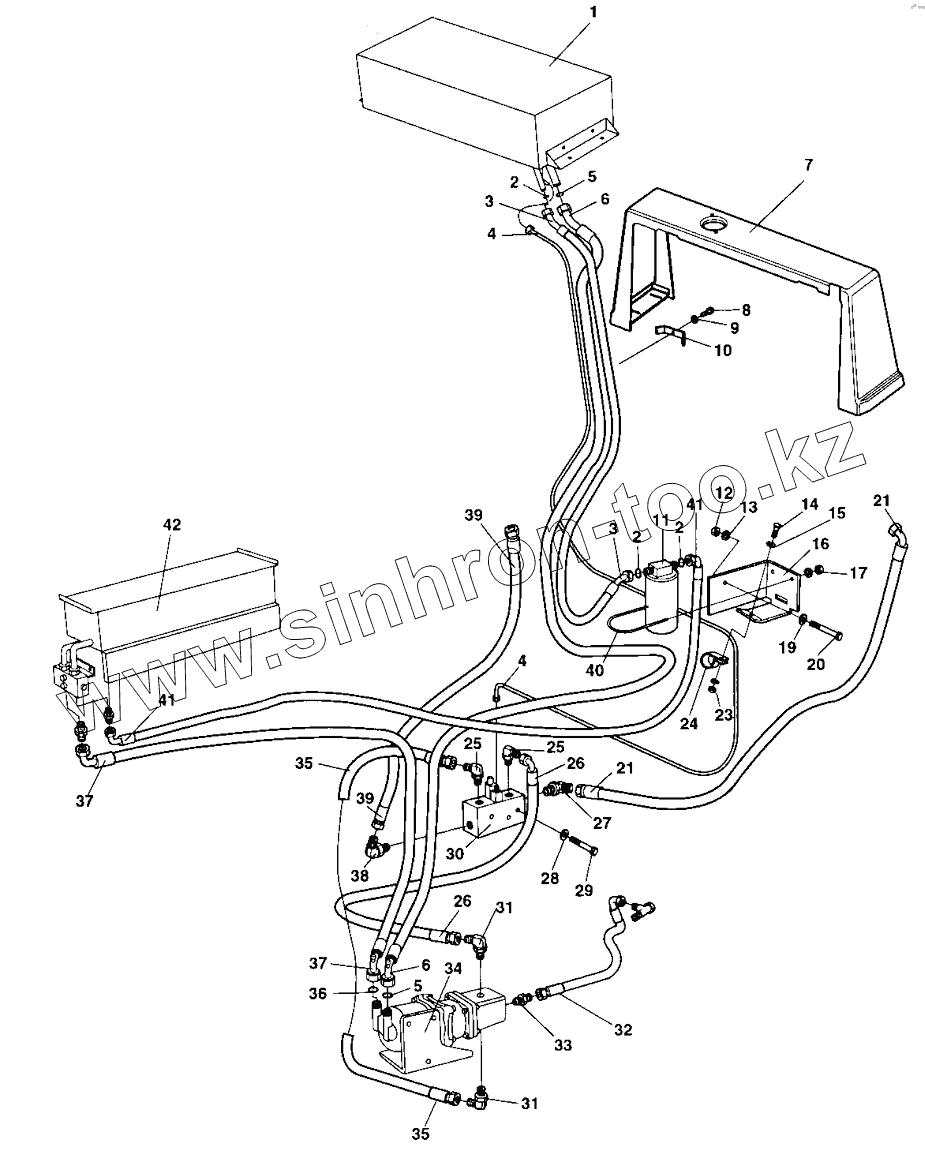

Каталог запасных частей к технике: DYNAPAC CA252D. Air conditioner assembly

Тип техники

Марка

Модель

Схема

379204

904165

1

2

2

2

3

3

4

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

19

20

21

21

23

24

25

25

26

26

27

28

29

30

31

31

32

33

34

35

35

36

37

37

38

39

39

40

41

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
379204	379204		Direction control valve
904165	904165		Safety decal
1	383413		Condenser, cpl
2	384877		O-ring
3	384876		Hose
4	384190		Cable harness
5	384878		O-ring
6	384874		Hose
7	385152		Protecting cover
8	500023		Screw
9	904229		Washer 8,4x16x1,5
10	346230		Clamp
11	383424		Drying filter
12	570006		Nut
13	904567		Washer 10,5x28x6
14	500013		Hex. screw
15	904228		Washer 6,4x12x1,5
16	383409		Holder
17	586003		Lock nut M8
19	904230		Washer 10,5x22x2
20	500192		Screw M10x80
21	483480		Hydraulic hose
23	570004		Hex. nut
24	921056		Clamp
25	334604		Connector
26	483548		Hydraulic hose
27	234131		Elbow 45, O-ring
28	904229		Washer 8,4x16x1,5
29	500239		Screw M8-125x50
30	370720		Direction control valve
31	234990		Elbow 90
32	482328		Hose
33	234659		Straight o-ring connector
34	Compressorassembly		Compressor assembly
35	483548		Hydraulic hose
36	384879		O-ring
37	384873		Hose
38	334135		T-connector
39	381011727		Hydraulic hose
40	313093		Pipe clamp
41	384875		Hose
42	Evaporatorassembly		Evaporator assembly

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
