Каталог запасных частей к технике: DYNAPAC CA252D. 385222 Heater

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

17

18

18

20

20

20

21

22

22

22

23

24

25

29

30

30

31

32

34

35

36

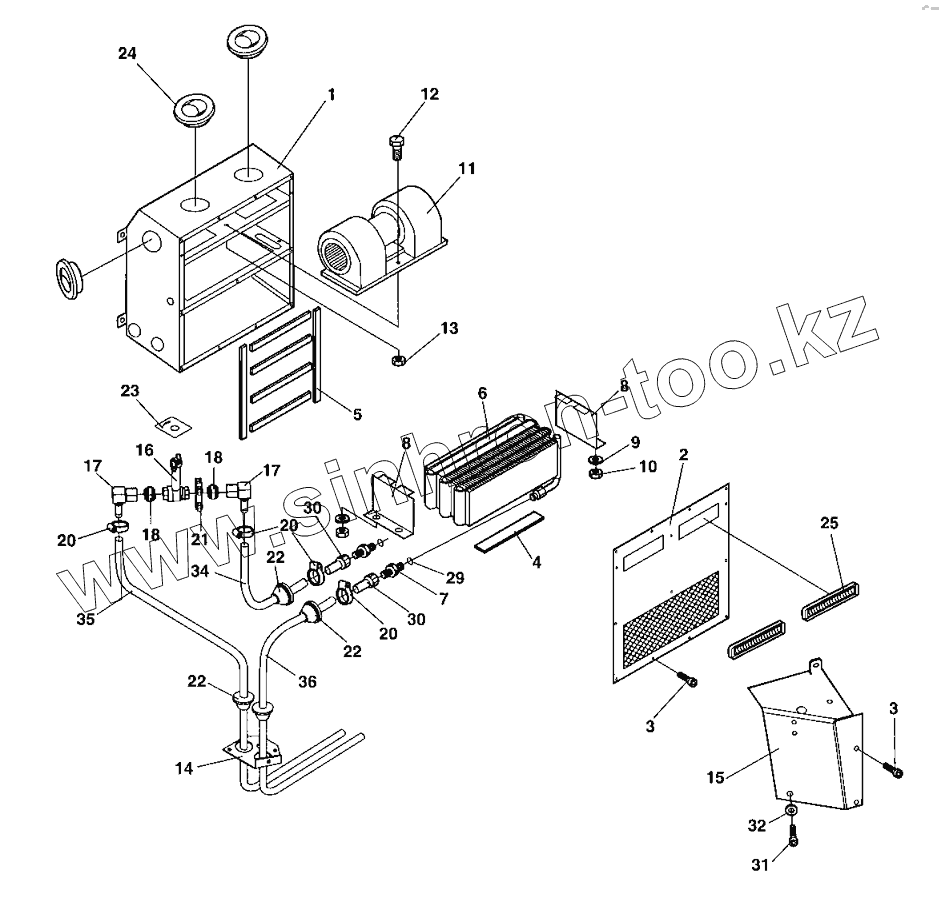

Позиция на иллюстрации	Заводской номер детали		Название детали
1	938587		Heater box
2	938588		Cover plate
3	935259		Screw
4	908587		Edge trim
5	935556		Sealing
6	908585		Radiator
7	908589		Connector
8	935557		Heater element bracket
9	904228		Washer 6,4x12x1,5
10	570004		Hex. nut
11	908595		Fan, cpl
12	500006		Screw
13	586001		Lock nut M5
14	938589		Plate
15	938590		Control panel
16	937738		Ball valve
17	937742		Connector
18	937741		Connector
20	313003		Hose clamp
21	923984		Clamp
22	908496		Grommet
23	938856		Cable harness
24	908513		Nozzle
25	908598		Nozzle
29	908588		O-ring
30	935558		Adapter
31	500013		Hex. screw
32	904735		Washer
34	937737		Hose
35	937737		Hose
36	937737		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
