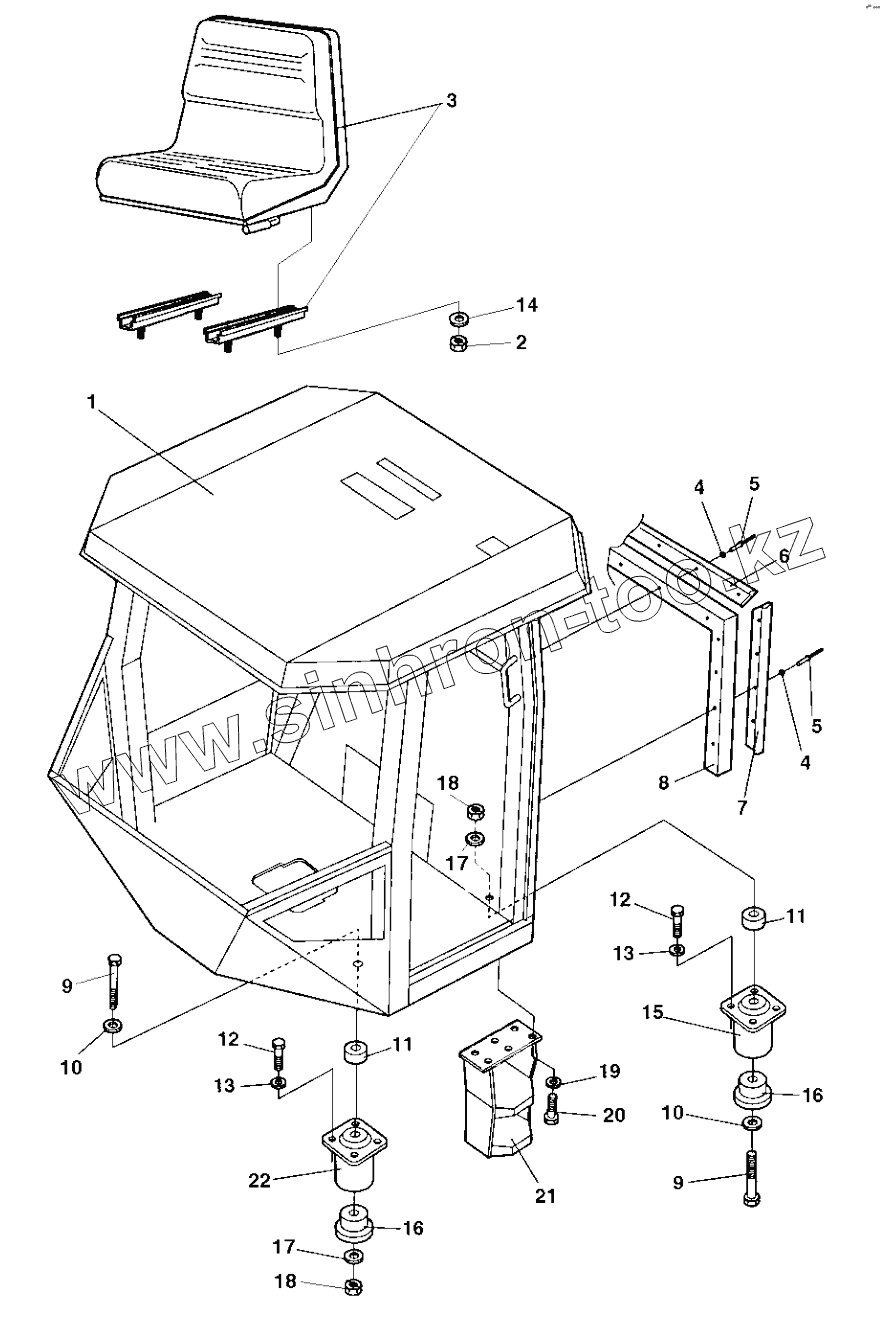

Каталог запасных частей к технике: DYNAPAC CA250D. Cab mounting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 4700378308 Cab
2 4700570005 Hex. nut
3 4700377556 Drivers seat, cpl
3 4700377518 Drivers seat, cpl
4 4700927974 Washer
5 4700904433 Blind rivet
6 4700372785 List
7 4700382582 List
8 4700372494 Rubber strip
9 4700791218 Screw
10 4700904233 Steel plain washer
11 4700384759 Spacer
12 4700500195 Screw
13 4700904231 Washer
14 4700904229 Washer
15 4700374606 Shock absorber Green
16 4700372457 Back-up ring
17 4700903290 Steel plain washer
18 4700901145 Lock nut
19 4700904230 Washer
20 4700500029 Hex. screw
21 4700376255 Step
22 4700374607 Shock absorber Yellow
23 4700382397 Spacer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
