Каталог запасных частей к технике: DYNAPAC CA250D. 4700392002 Steering cylinder

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

5

6

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

19

20

20

21

21

21

21

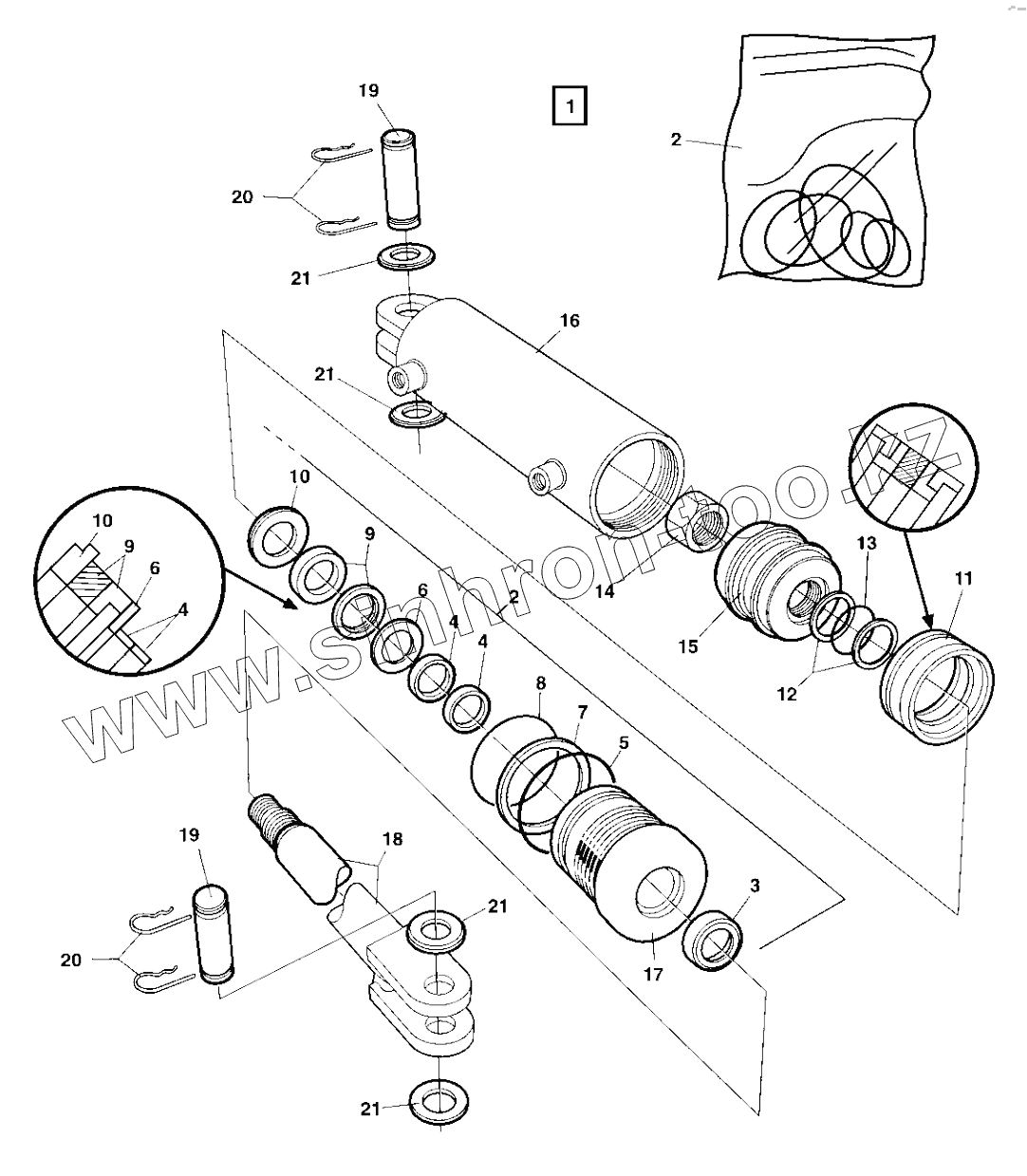

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4700392002		Steering cylinder
2	4700392100		Seal kit
3	Seal		Seal
4	Seal		Seal
5	O-ring		O-ring
6	Back-upring		Back-up ring
7	Back-upring		Back-up ring
8	O-ring		O-ring
9	Seal		Seal
10	Retainingring		Retaining ring
11	Seal		Seal
12	Back-upring		Back-up ring
13	O-ring		O-ring
14	4700392104		Lock nut
15	Pistonblock		Piston block
16	Cylinder		Cylinder
17	Steering		Steering
18	4700392105		Piston rod
19	4700392103		Shaft
20	4700635061		Hair clip
21	4700600016		Washer
