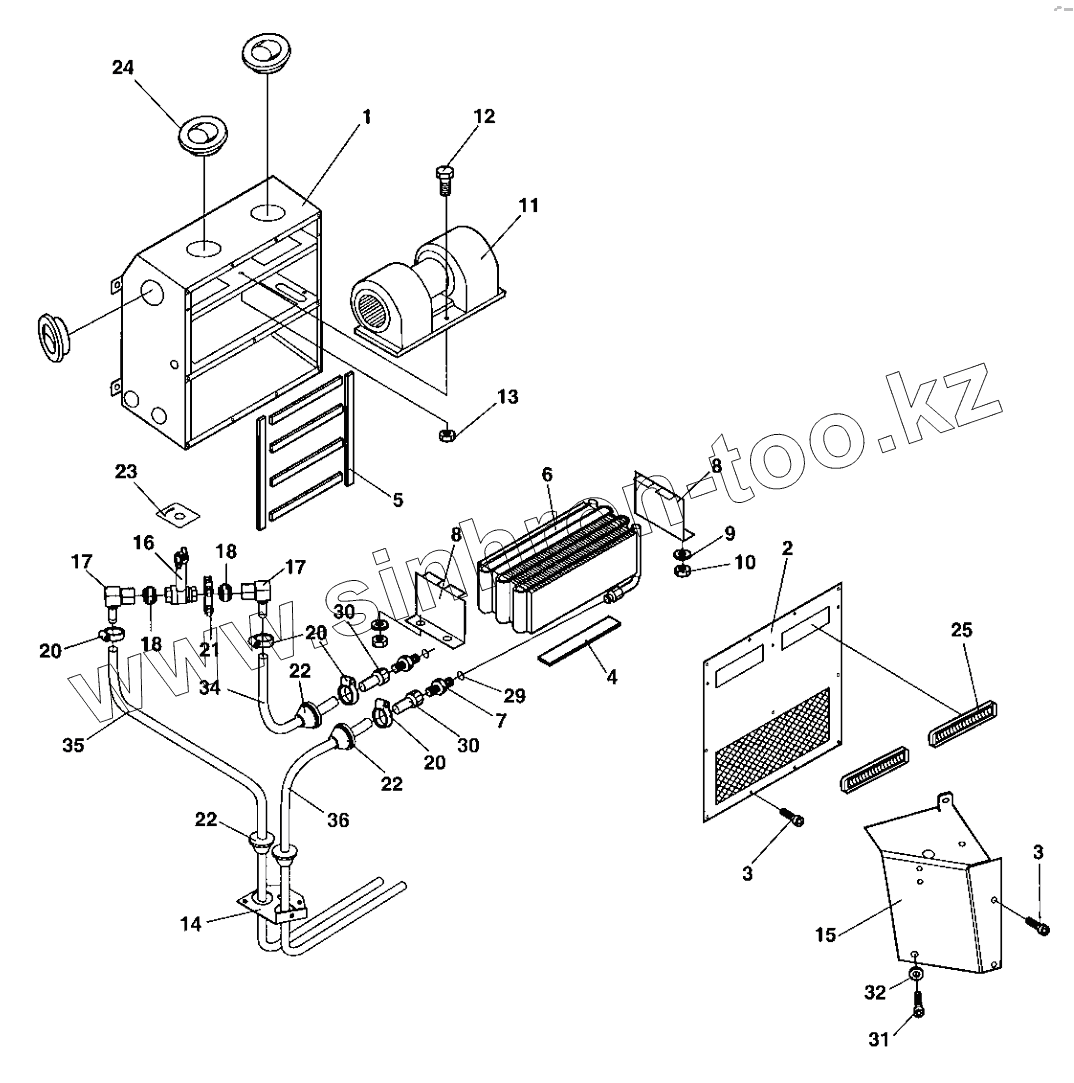

Каталог запасных частей к технике: DYNAPAC CA250D. 4700385222 Heater
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
20
20
20
21
22
22
22
23
24
25
29
30
30
31
32
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700938587 | Heater box | |
| 2 | 4700938588 | Cover plate | |
| 3 | 4700935259 | Screw | |
| 4 | 4700908587 | Edge trim | |
| 5 | 4700935556 | Sealing | |
| 6 | 4700908585 | Radiator | |
| 7 | 4700908589 | Connector | |
| 8 | 4700935557 | Heater element bracket | |
| 9 | 4700904228 | Steel plain washer | |
| 10 | 4700570004 | Hex. nut | |
| 11 | 4700908595 | Fan, cpl | |
| 12 | 4700500006 | Hex. screw | |
| 13 | 4700586001 | Lock nut | |
| 14 | 4700938589 | Plate | |
| 15 | 4700938590 | Control panel | |
| 16 | 4700937738 | Ball valve wlever | |
| 17 | 4700937742 | Connector | |
| 18 | 4700937741 | Connector | |
| 20 | 4700313003 | Hose clamp | |
| 21 | 4700923984 | Clamp | |
| 22 | 4700908496 | Grommet | |
| 23 | 4700938856 | Cable harness Work light | |
| 24 | 4700908513 | Nozzle | |
| 25 | 4700908598 | Nozzle | |
| 29 | 4700908588 | O-ring | |
| 30 | 4700935558 | Adapter | |
| 31 | 4700500013 | Hex. screw | |
| 32 | 4700904735 | Steel plain washer | |
| 34 | 4700937737 | Hose | |
| 35 | 4700937737 | Hose | |
| 36 | 4700937737 | Hose |
