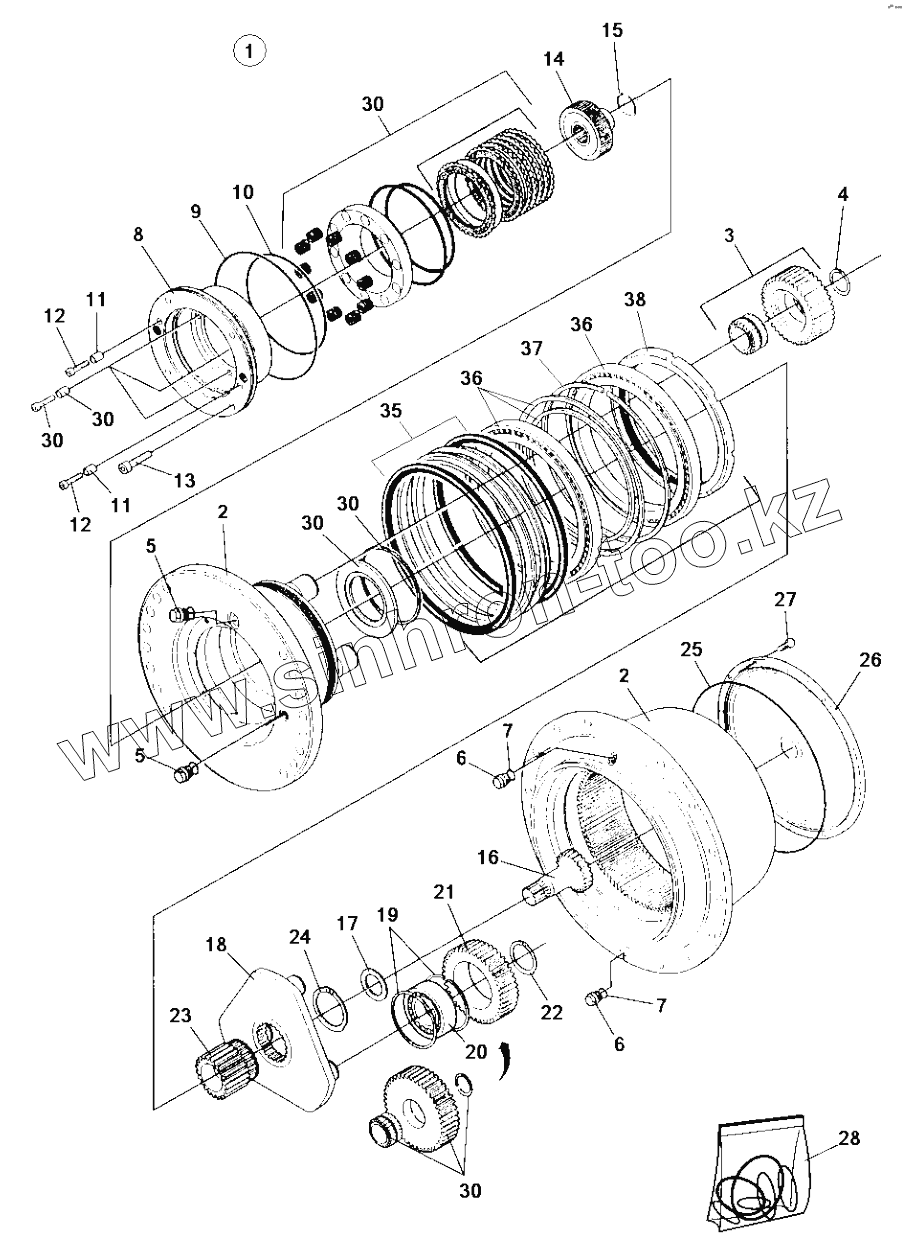

Каталог запасных частей к технике: DYNAPAC CA250D. 4700380462 Drum gear
1
2
2
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
30
30
30
30
30
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Drumgear | Drum gear | |
| 2 | Hub | Hub | |
| 3 | Planetgear | Planet gear | |
| 4 | Retainingring | Retaining ring | |
| 5 | 4700935394 | Plug | |
| 6 | Plug | Plug connector see engine Gr. 9 | |
| 7 | 4700935395 | Seal ring | |
| 8 | 4700935865 | Adapter | |
| 9 | 4700935866 | O-ring | |
| 10 | 4700935867 | O-ring | |
| 11 | 4700935868 | Bushing | |
| 12 | 4700935870 | Screw | |
| 13 | 4700902944 | Screw | |
| 14 | 4700935874 | Coupling | |
| 15 | 4700935875 | Retaining ring | |
| 16 | 4700935876 | Sun wheel | |
| 17 | 4700935877 | Spacer | |
| 18 | Planetcarrier | Planet carrier | |
| 19 | Retainingring | Retaining ring | |
| 20 | 4812155788 | Roller bearing B | |
| 21 | Planetgear | Planet gear | |
| 22 | 4700935881 | Retaining ring | |
| 23 | 4700935882 | Sun wheel | |
| 24 | 4700935883 | Retaining ring | |
| 25 | 4700935413 | O-ring | |
| 26 | 4700935414 | Cover | |
| 27 | Screw | Screw | |
| 28 | 4700945581 | Seal kit | |
| 30 | NU | Not used on this model | |
| 35 | 4700935859 | Seal | |
| 36 | 4812156168 | Roller bearing | |
| 37 | Springring | Spring ring | |
| 38 | 4700935862 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
