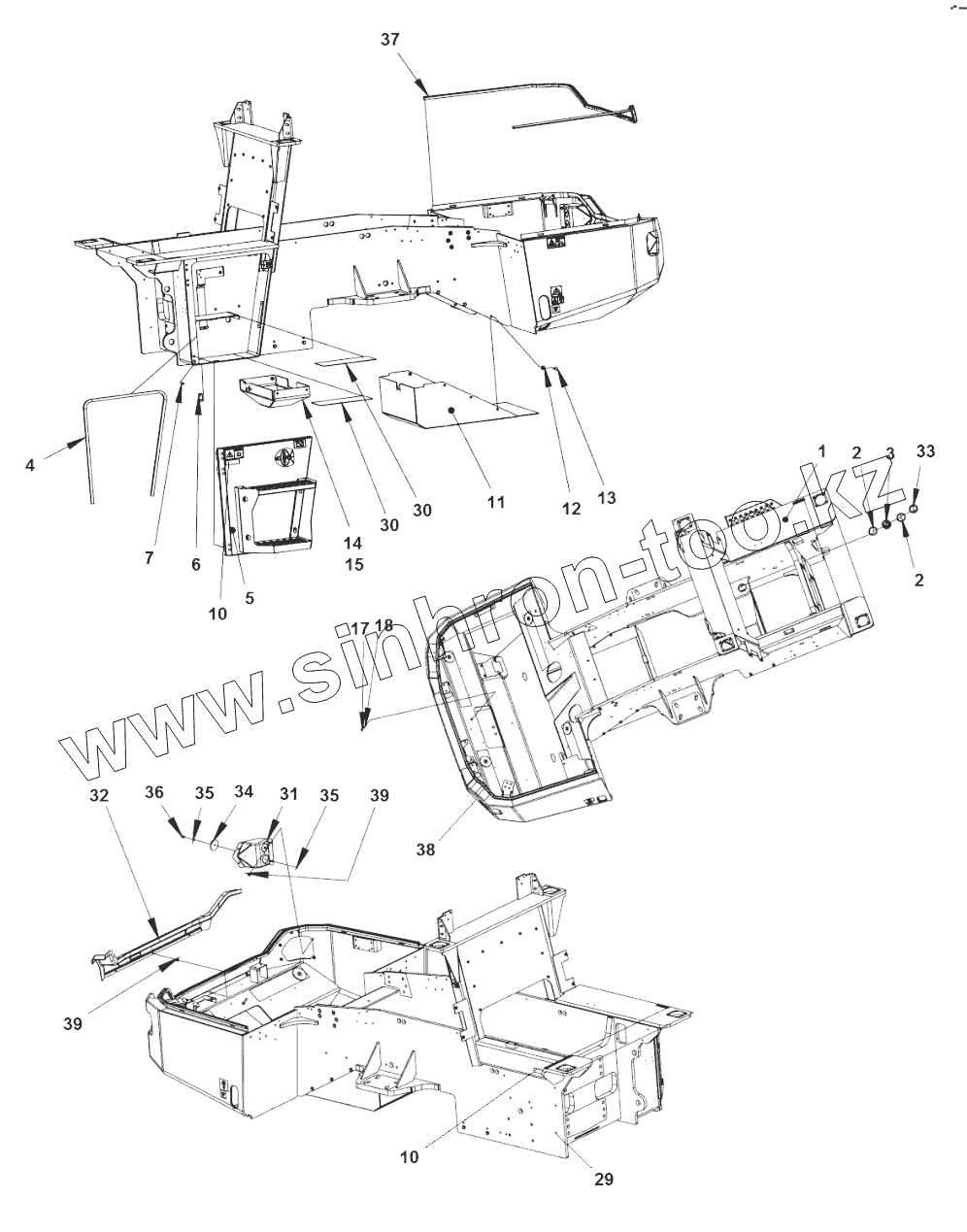

Каталог запасных частей к технике: DYNAPAC CA2500D-PD. Frame, rear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
10
10
11
12
13
14
15
17
18
29
30
30
31
32
33
34
35
35
36
37
38
39
39
Позиция на иллюстрации Заводской номер детали Название детали
1 4812122080 Frame rear
2 4700151023 Retaining ring
3 4812116821 Radial spherical plain bearing
4 4700202057 Rubber edge trim
5 Coverassembly Cover assembly
6 4700389857 Threaded plate
7 4700513012 Screw
10 4700377744 Reflector, yellow
11 4812120560 Cover plate
12 4700904557 Washer
13 4700500031 Screw
14 4812117048 Cover plate
15 4700500161 Screw
17 4700500239 Screw
18 4700570005 Hex. nut
29 4700926215 Protective plug
30 4700355608 Slip protection
31 4812120160 Holder
32 4812120402 Cover
33 4812120661 Sealing strip
34 4700791956 Reflector, red
35 4700904228 Steel plain washer
36 4700791666 Blind rivet
37 4812120363 Edge trim
38 4700377742 Reflector, red
39 4700903586 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
