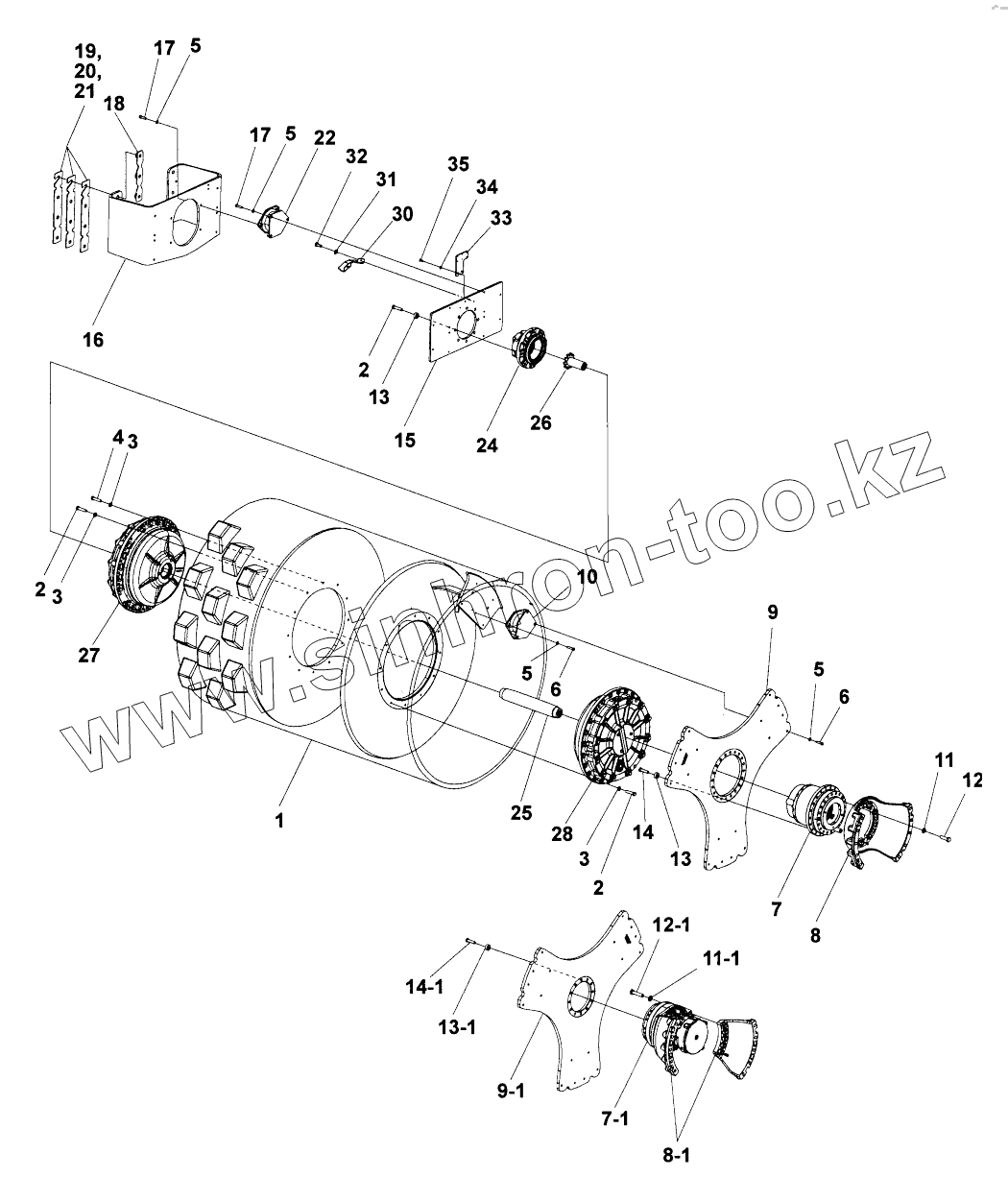

Каталог запасных частей к технике: DYNAPAC CA2500D-PD. Drum, cpl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
27
16
17
17
18
19
20
21
22
24
25
25
26
15
27
27
27
28
28
30
31
32
33
34
35
8-1
1
1
4700335659
2
2
2
3
3
3
4
5
5
5
6
6
7
7-1
8
1
9
9-1
10
11
11-1
12
12-1
13
13
13-1
14
14-1
Позиция на иллюстрации Заводской номер детали Название детали
27 4812158090 Drum cartridge, vibration side
16 4812113853 Bracket
17 4812110642 Hexagon screw w Tuflok
18 4812114340 Nut-plate
19 4812114344 Shim
20 4812114345 Shim
21 4812114346 Shim
22 4812113258 Shock absorber
24 Vibrationmotoradapter Vibration motor adapter
25 4812112465 Drive shaft
25 4700349682 Drive shaft
26 Toothwheelmodule Tooth wheel module
15 4812113148 Bracket
27 4812158091 Drum cartridge, vibration side
27 4812158095 Drum cartridge with shaft nut, vibration side
27 4812158096 Drum cartridge with shaft nut, vibration side
28 4812158085 Drum cartridge, drive side
28 4812158086 Drum cartridge, drive side
30 4812116029 Protective casing
31 4700904556 Steel plain washer
32 4700500053 Hex. screw
33 4812116043 Plate
34 4700904231 Washer
35 4700500051 Hex. screw
8-1 4812113283 Bracket
1 4812113224 Drum
1 4812113214 Drum, pad
4700335659 4700335659 Padfoot
2 4700500082 Screw
3 4700904232 Steel plain washer
4 4700384121 Air breather screw
5 4700904231 Washer
6 4812110644 Hexagon screw Tuflok
7 4812113266 Drum gear
7-1 4812112198 Hydraulic motor
8 4812113281 Bracket
1 4812113213 Drum
9 4812113699 Driving disc
9-1 4812113075 Driving disc
10 4812119342 Shock absorber
11 4700904233 Steel plain washer
11-1 4700904260 Washer
12 4700947706 Hexagon head screw
12-1 4812116183 Hexagon head screw
13 4700384114 Spacer
13-1 4700384114 Spacer
14 4700947699 Screw
14-1 4700947698 Hex. head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
