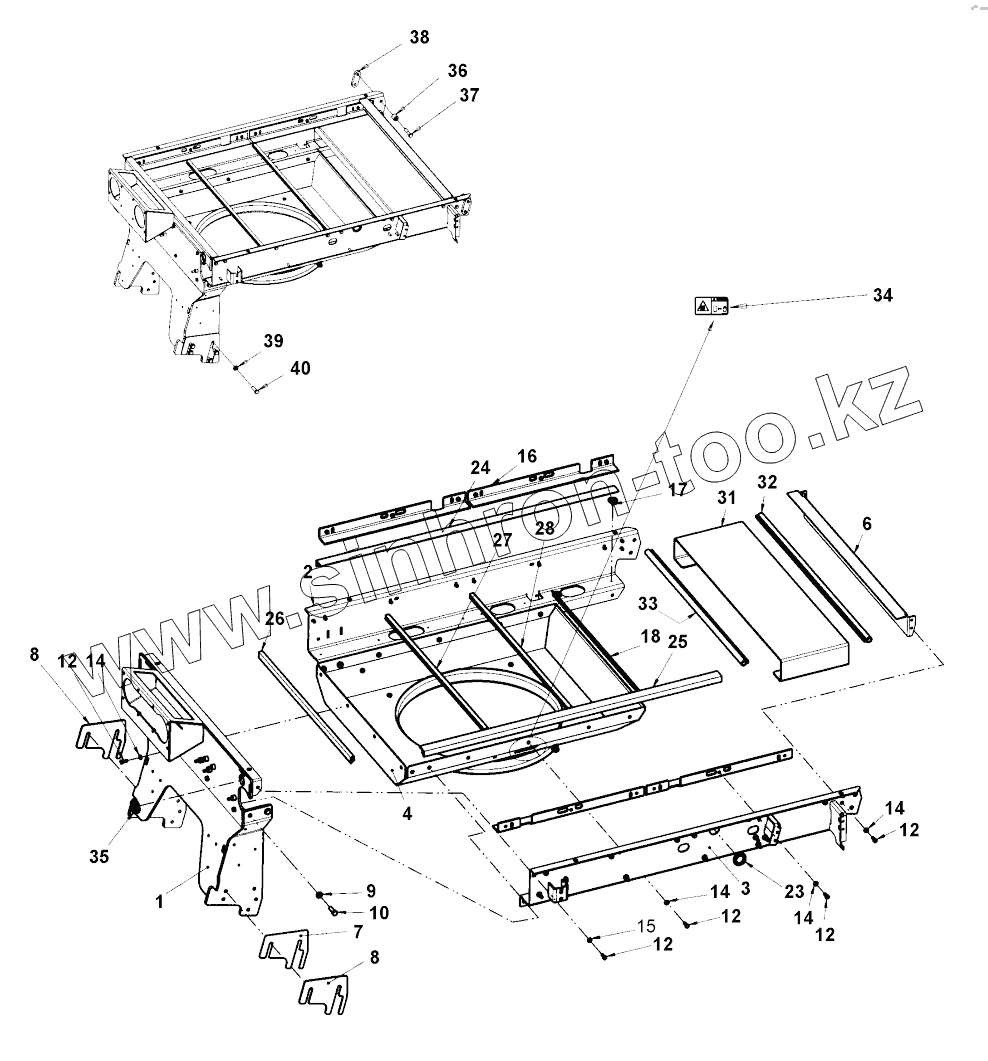

Каталог запасных частей к технике: DYNAPAC CA2500D-PD. Cooler stand module To A015844

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
8
8
9
10
12
12
12
12
12
14
14
14
14
15
16
17
18
23
24
25
26
27
28
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 4812118494 Cooler stand
2 4812110768 Bracket
3 4812110769 Bracket
4 4812113629 Fan casing
6 4812111264 Cover plate
7 4812113878 Shim
8 4812113879 Shim
9 4700904231 Washer
10 4700500037 Hex. screw
12 4700500053 Hex. screw
14 4700904556 Steel plain washer
15 4700904640 Washer
16 4700392075 Bracket
17 4812112097 Shock absorber
18 4700791460 Edge strip
23 4812114465 Grommet with membrane
24 4812113708 Rubber strip
25 4812113708 Rubber strip
26 4700391299 Rubber strip
27 4700391299 Rubber strip
28 4700391299 Rubber strip
31 4812113820 Cover plate
32 4700288129 Rubber edge trim
33 4700288129 Rubber edge trim
34 4700903423 Safety label, Rotating engine components
35 4812119127 Grommet with membrane
36 4700383024 Spacer sleeve
37 4700925519 Screw
38 4812110930 Nut-plate
39 4700904231 Washer
40 4700947689 Hex. head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
