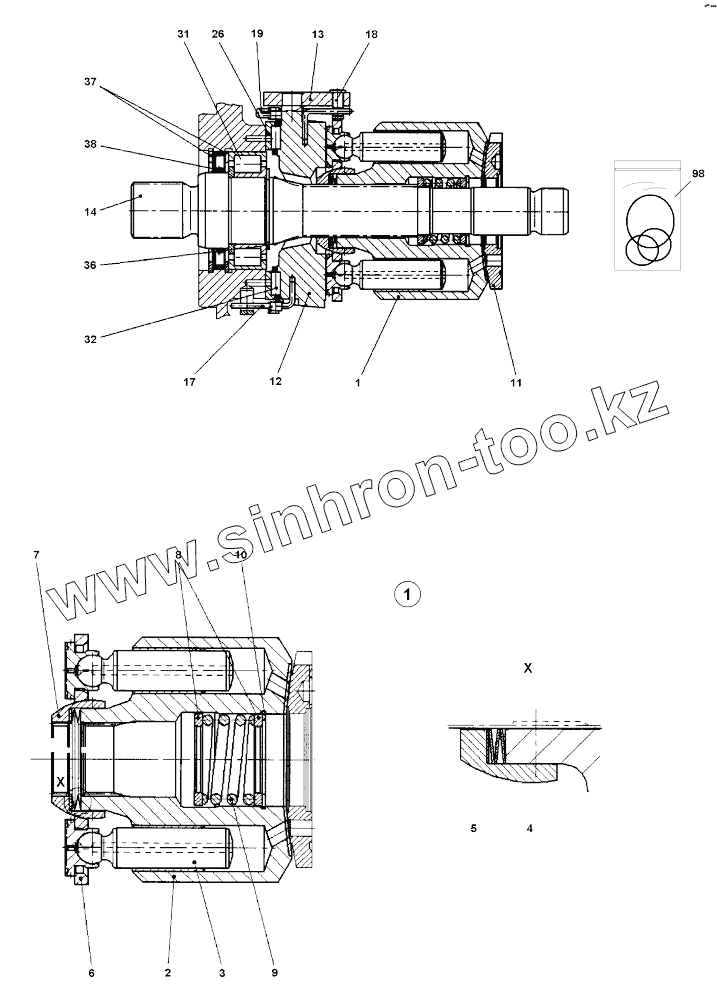

Каталог запасных частей к технике: DYNAPAC CA2500D. Rotary group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
17
18
19
26
31
32
36
37
38
98
Позиция на иллюстрации Заводской номер детали Название детали
1 Rotary group, hydraulic section Rotary group, hydraulic section
2 Cylinder with bush Cylinder with bush
3 Piston-slipper pad Piston-slipper pad
4 Cup spring stack Cup spring stack
5 Shim Shim
6 Retaining plate Retaining plate
7 Retaining ball Retaining ball
8 Washer Washer
9 Pressure spring Pressure spring
10 Retaining ring Retaining ring
11 Control plate Control plate
12 Cradle Cradle
13 Slide ring Slide ring
14 Drive shaft Drive shaft
17 Wire Wire
18 Joint pin Joint pin
19 Wire Wire
26 4700937182 Bearing liner, 1 pair
31 4700937185 Bearing
32 4700937186 Cradle bearing assembly, 1 set
36 Retaining ring Retaining ring
37 4812158774 Seeger-v-ring
38 4700937189 Seal ring
98 4812158775 Seal kit, drive shaft
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
