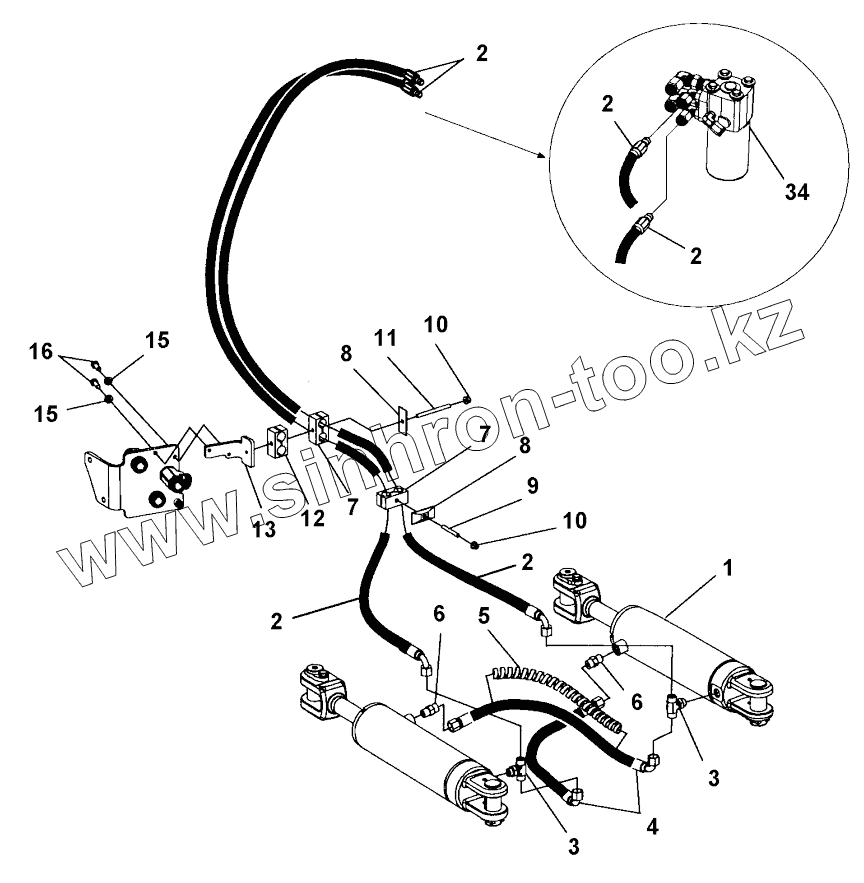

Каталог запасных частей к технике: DYNAPAC CA2500D. Hydraulic system, steering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
4
5
6
6
7
7
8
8
9
10
10
11
12
13
15
15
16
34
Позиция на иллюстрации Заводской номер детали Название детали
1 Hydrauliccylinder Hydraulic cylinder
2 4811000207 Hydraulic hose
3 4700792586 T-connector ORFS
4 4811000206 Hydraulic hose
5 4700904623 Hose guard
6 4700791799 Straight connector orfs
7 4700903456 Pipe clamp
8 4700904872 Cover plate
9 4700792500 Stud
10 4700902286 Lock nut
11 4700791807 Stud
12 4700287295 Clamp
13 4812113983 Bracket
15 4700904229 Washer
16 4700500053 Hex. screw
34 Steeringvalve Steering valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
