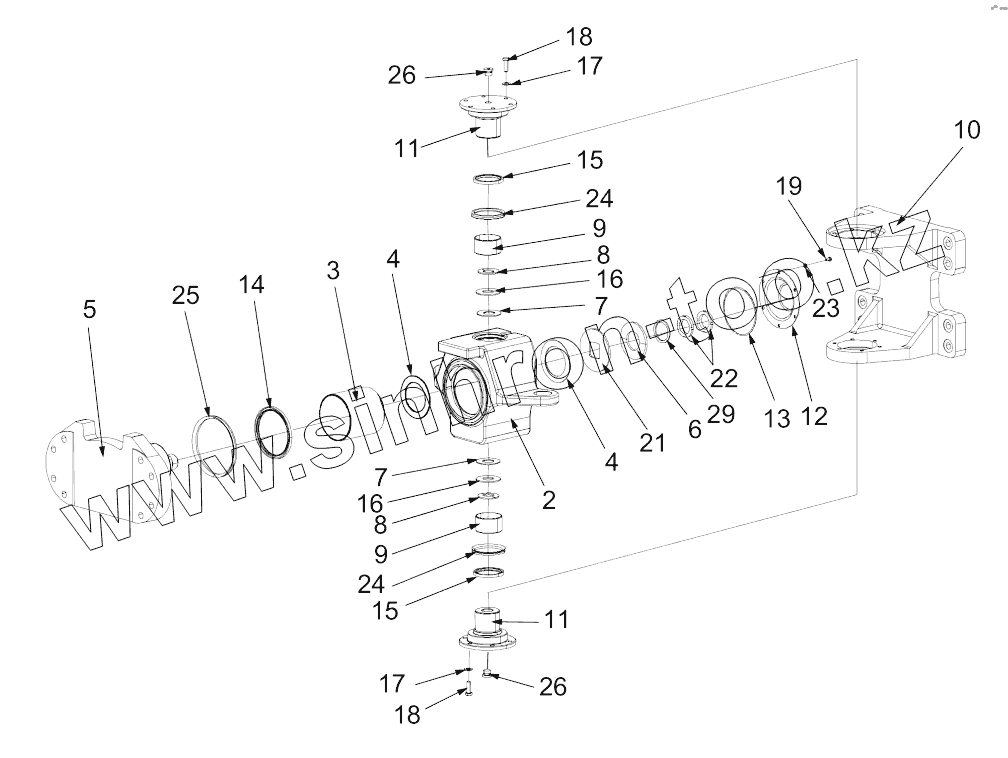

Каталог запасных частей к технике: DYNAPAC CA1400. Steering hitch
2
3
4
4
5
6
7
7
8
8
9
9
10
11
11
12
13
14
15
15
16
16
17
17
18
18
19
21
22
23
24
24
25
26
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4812124106 | Steering hitch | |
| 2 | 4812124107 | Hitch yoke | |
| 3 | 4700378761 | Bushing | |
| 4 | 4700393561 | Slide washer | |
| 5 | 4812124108 | Shaft | |
| 6 | 4700378765 | Disc spring | |
| 7 | 4700393562 | Slide washer | |
| 8 | 4700300016 | Disc spring | |
| 9 | 4700378762 | Bushing | |
| 10 | 4812124109 | Holder | |
| 11 | 4812124115 | Shaft | |
| 12 | 4700393438 | Cover | |
| 13 | 4700160132 | O-ring 70 | |
| 14 | 4700378767 | Radial lip-type seal | |
| 15 | 4700388171 | Sealing, v-ring | |
| 16 | 4700392765 | Washer | |
| 17 | 4700904230 | Washer | |
| 18 | 4700500029 | Hex. screw | |
| 19 | 4700500012 | Hex. screw | |
| 21 | 4700393087 | Washer | |
| 22 | 4700135007 | Shaft nut | |
| 23 | 4700904228 | Steel plain washer | |
| 24 | 4812124674 | Radial lip-type seal | |
| 25 | 4700792511 | Sealing, V-ring | |
| 26 | 4700792295 | Steel plug | |
| 29 | 4700167018 | Back-up ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
