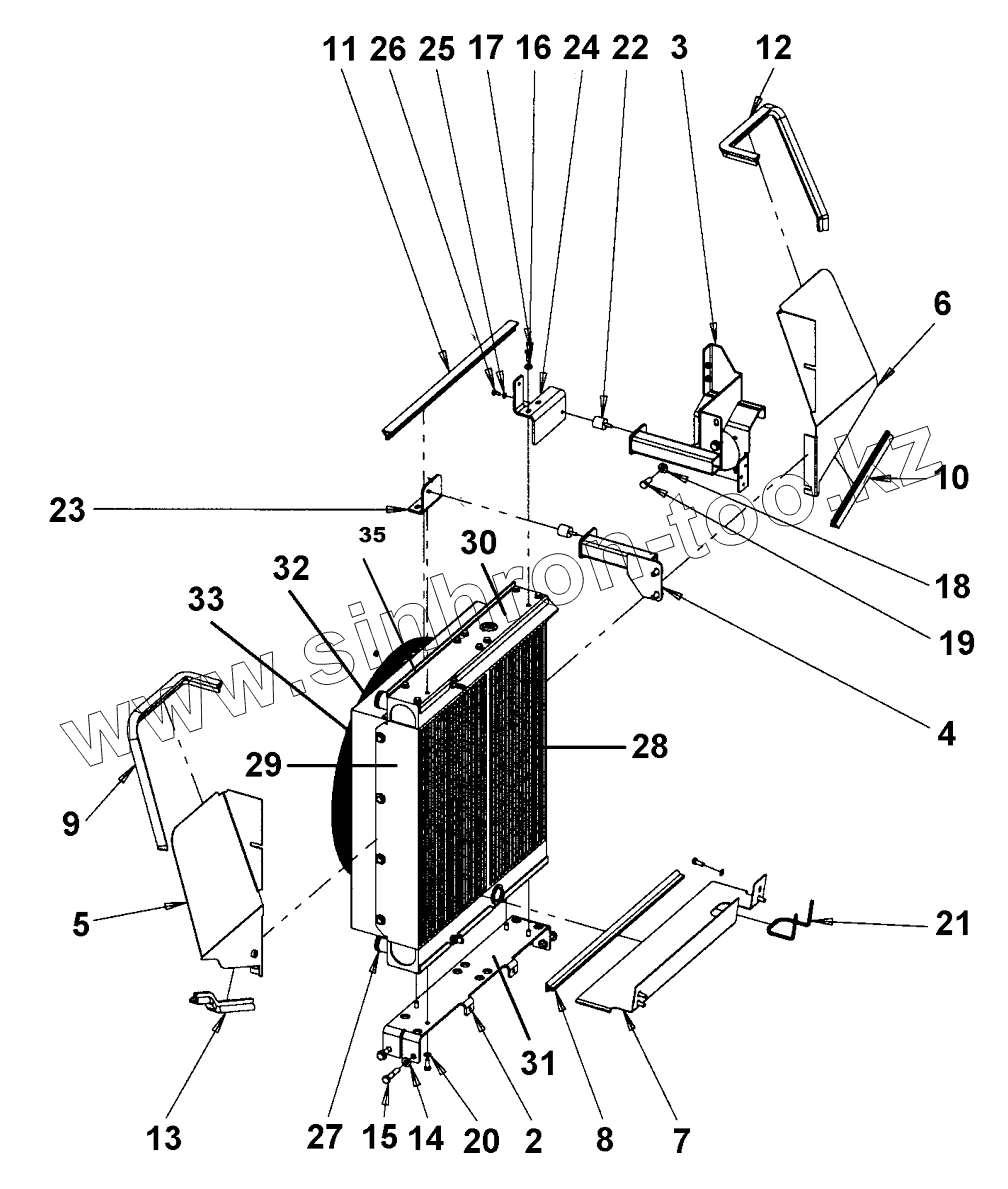

Каталог запасных частей к технике: DYNAPAC CA1400. Cooling system
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Cooler | Water oil cooler | |
| 2 | 4812117616 | Bracket | |
| 3 | 4812117621 | Bracket | |
| 4 | 4812117620 | Bracket | |
| 5 | 4812117622 | Air guide | |
| 6 | 4812117623 | Air guide | |
| 7 | 4812117617 | Cover plate | |
| 8 | 4700288129 | Rubber edge trim | |
| 9 | 4700288129 | Rubber edge trim | |
| 10 | 4700288129 | Rubber edge trim | |
| 11 | 4700288129 | Rubber edge trim | |
| 12 | 4700288129 | Rubber edge trim | |
| 13 | 4700288129 | Rubber edge trim | |
| 14 | 4700904230 | Washer | |
| 15 | 4700500091 | Screw | |
| 16 | 4700904556 | Steel plain washer | |
| 17 | 4700500053 | Hex. screw | |
| 18 | 4700904557 | Washer | |
| 19 | 4700500028 | Screw | |
| 20 | 4700904229 | Washer | |
| 21 | 4700925868 | Protection | |
| 22 | 4700371774 | Shock absorber | |
| 23 | 4812117618 | Bracket | |
| 24 | 4812117619 | Bracket | |
| 25 | 4700904228 | Steel plain washer | |
| 26 | 4700500012 | Hex. screw | |
| 27 | Drainvalve | Drain valve | |
| 28 | 4812117133 | Hydraulic oil cooler | |
| 29 | 4812117134 | Water cooler | |
| 30 | Bracket | Bracket | |
| 31 | Bracket | Bracket | |
| 32 | 4812123163 | Fan motor | |
| 33 | 4812117136 | Fan protection | |
| 34 | 4700904228 | Steel plain washer | |
| 35 | 4812117135 | Fan |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
