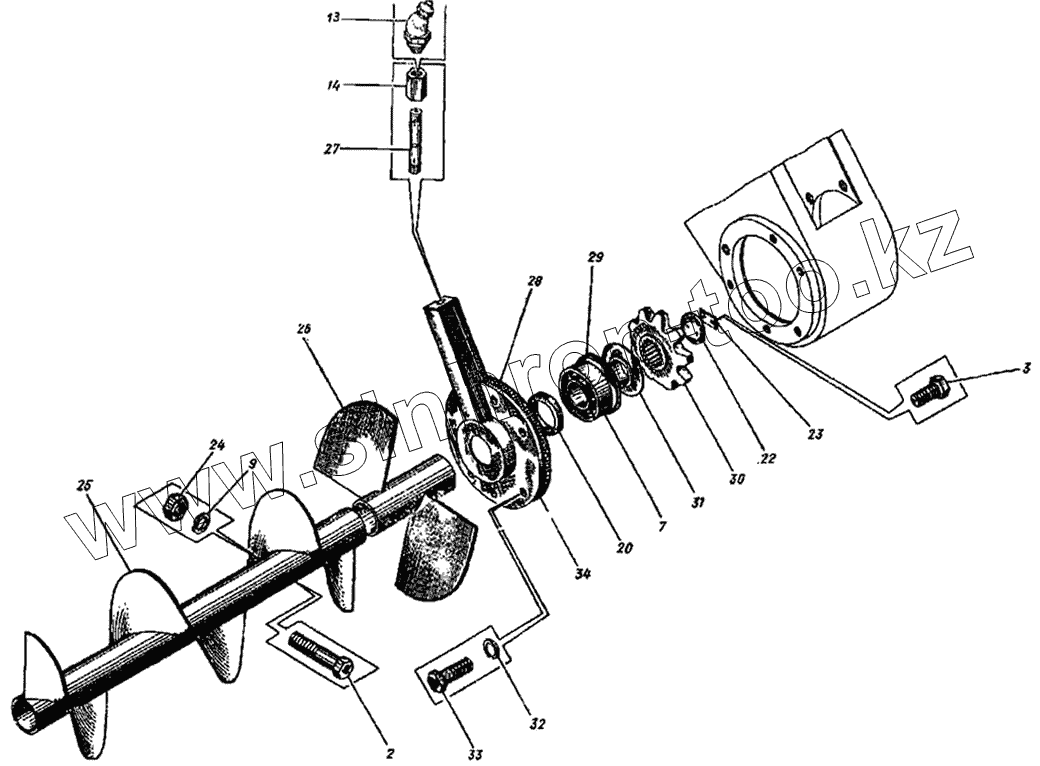

Каталог запасных частей к технике: Дормашина ДС-143А. Установка шнека ДС-143А.31.08.000

Тип техники

Марка

Модель

Схема

2

3

7

9

13

14

20

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
ДС-143А.31.08.000	ДС-143А.31.08.000		Установка шнека
2	М16Х85 7796		Болт
3	М8Х20 7796		Болт
7	53608 24696		Подшипник
9	16.65Г 6402		Шайба
13	2.3.45 19853		Масленка
14	Д150А-А09-129А		Гайка
20	1.2-50Х70-1 8752		Манжета
22	50 22061-65		Шайба упорная
23	42Х20 22061-65		Планка
24	М16 5915		Гайка
25	Д150А-А09-100		Средняя секция левого шнека
26	ДС-126.01.48.900		Секция левого шнека
27	ДС-126.01.48.003		Труба
28	ДС-143.01.08.005		Прокладка
29	В90 13941		Кольцо
30	ДС-143.01.06.003		Звездочка
31	ДС-143А.31.08.003		Кольцо мазеудерживающее
32	12.65Г 6402		Шайба
33	М12Х40 7796		Болт
34	ДС-143А.31.08.100		Крышка
