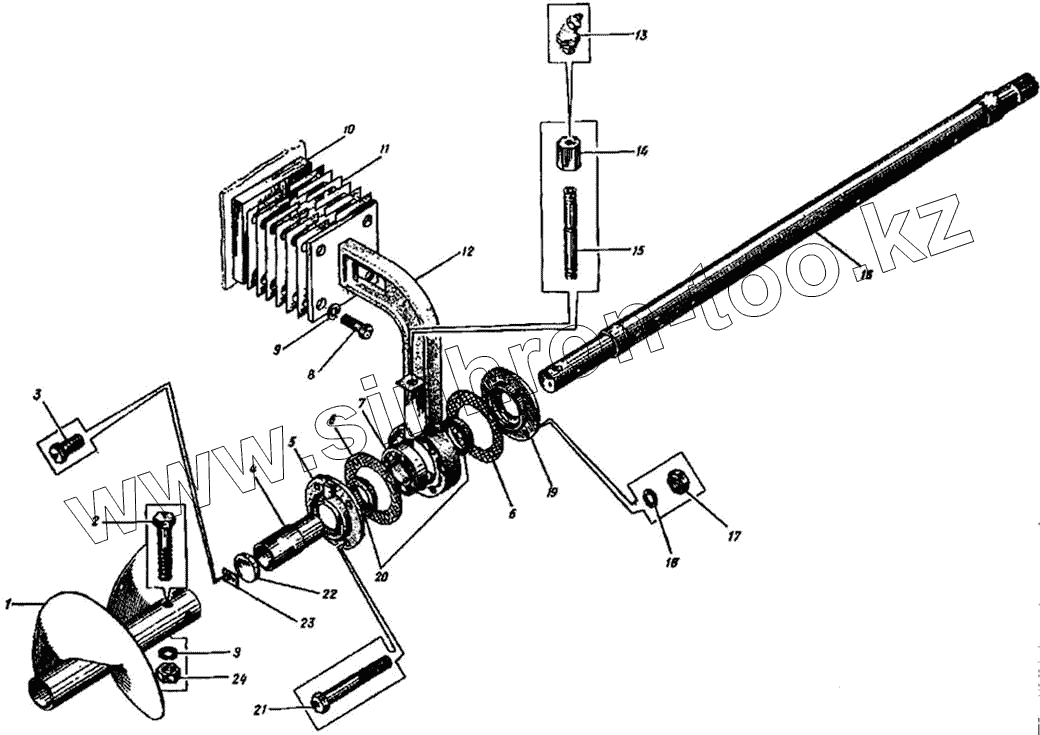

Каталог запасных частей к технике: Дормашина ДС-143А. Установка шнека ДС-143А.31.08.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
ДС-143А.31.08.000	ДС-143А.31.08.000		Установка шнека
1	ДС-143.01.08.960		Уширителъ левый
2	М16Х85 7796		Болт
3	М8Х20 7796		Болт
4	ДС-143.01.08.011		Втулка
5	ДС-143.01.08.001		Крышка
6	ДС-143.01.08.013		Прокладка
7	53608 24696		Подшипник
8	М16Х35 7796		Болт
9	16.65Г 6402		Шайба
10	ДС-143.01.08.019		Накладка
11	ДС-143.01.08.016		Прокладка
12	ДС-143А.31.08.200		Кронштейн
13	2.3.45 19853		Масленка
14	Д150А-А09-129А		Гайка
15	ДС-143А.31.08.005		Труба
16	ДС-143А.31.08.004		Вал шнека
17	М10 5915		Гайка
18	10.65Г 6402		Шайба
19	ДС-143.01.08.012		Крышка
20	1.2-50Х70-1 8752		Манжета
21	М10Х80 7796		Болт
22	50 22061-65		Шайба упорная
23	42Х20 22061-65		Планка
24	М16 5915		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
