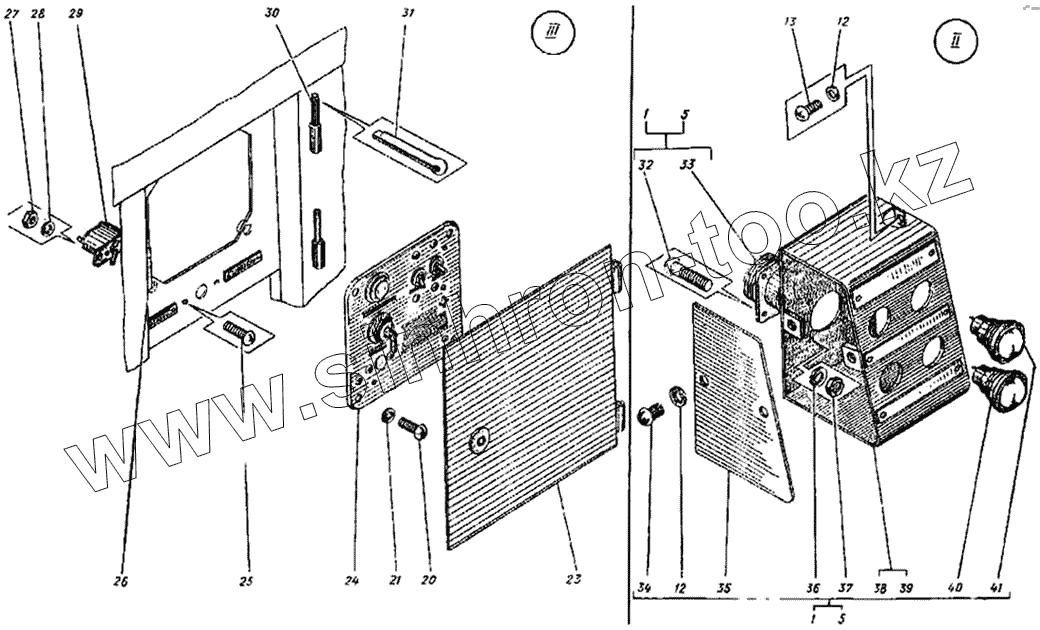

Каталог запасных частей к технике: Дормашина ДС-143А. Установка пультов ДС-143А.33.03.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
5
5
12
12
13
20
21
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
ДС-143А.33.03.000 ДС-143А.33.03.000 Установка пультов
1 ДС-143.03.03.700-01 Пульт левый
5 ДС-143.03.03.700 Пульт правый
12 6 65Г 6402 Шайба
13 ВМ6Х16 17473 Винт
20 ВМ5Х16 17473 Винт
21 565 Г 6402 Шайба
23 ДС-143.03.03.800 Крышка
24 ПЖД-44 Щиток управления подогревателя
25 ВМ4Х16 17473 Винт
26 ДС-143.03.03.900 Упор
27 М4 5915 Гайка
28 4.65Г 6402 Шайба
29 2ПП-45М 16.526.016 Переключатель
30 ДС-143.03.03.002 Ось
31 1,6Х16 397 Шплинт
32 ВМ3Х16 17473 Винт
33 ГРО 364.028 Штепсельный разъем ШР28П7НШ7
34 ВМ6Х12 17473 Винт
35 ДС-143.03.03.701 Боковина
36 3.65Г 6402 Шайба
37 М3 5915 Гайка
38 ДС-143.03.03.710 Корпус
39 ДС-143.03.03.710-01 Корпус
40 К-1-1П НА0360.011 Кнопка
41 К-2-2П НА0360.011 Кнопка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
