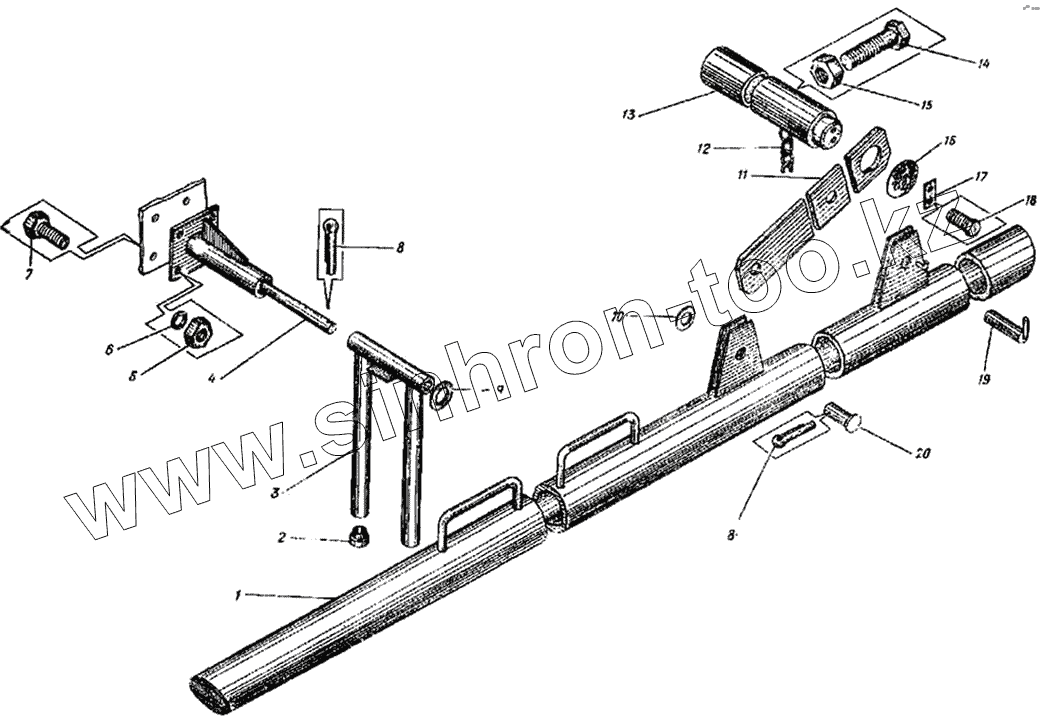

Каталог запасных частей к технике: Дормашина ДС-143А. Установка лыж ДС-143.03.37.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
ДС-143.03.37.000	ДС-143.03.37.000		Установка лыж
1	ДС-126А.33.37.800		Лыжа
2	АЖЕ 8.046.017		Крышка
3	ДС-143.03.37.100		Вилка
4	ДС-143.03.37.200		Кронштейн
5	М10Х25 7796		Болт
6	10.65Г 6402		Шайба
7	М10 5915		Гайка
8	4х25 397		Шплинт
9	20 11371		Шайба
10	16 9649		Шайба
11	ДС-126А.33.37.003		Щека
12	А2-8Х24 2319		Цепь
13	ДС-143.03.37.700		Подвеска
14	М12Х45 7796		Болт
15	М12 5915		Гайка
16	50 22061-65		Шайба упорная
17	42х20 22061-65		Планка
18	М8Х20 7796		Болт
19	ДС-126А.33.37.900		Фиксатор
20	6-16h11Х40 9650		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
