Каталог запасных частей к технике: Дормашина ДС-143А. Установка двигателя ДС-143А.31.02.000

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

29

30

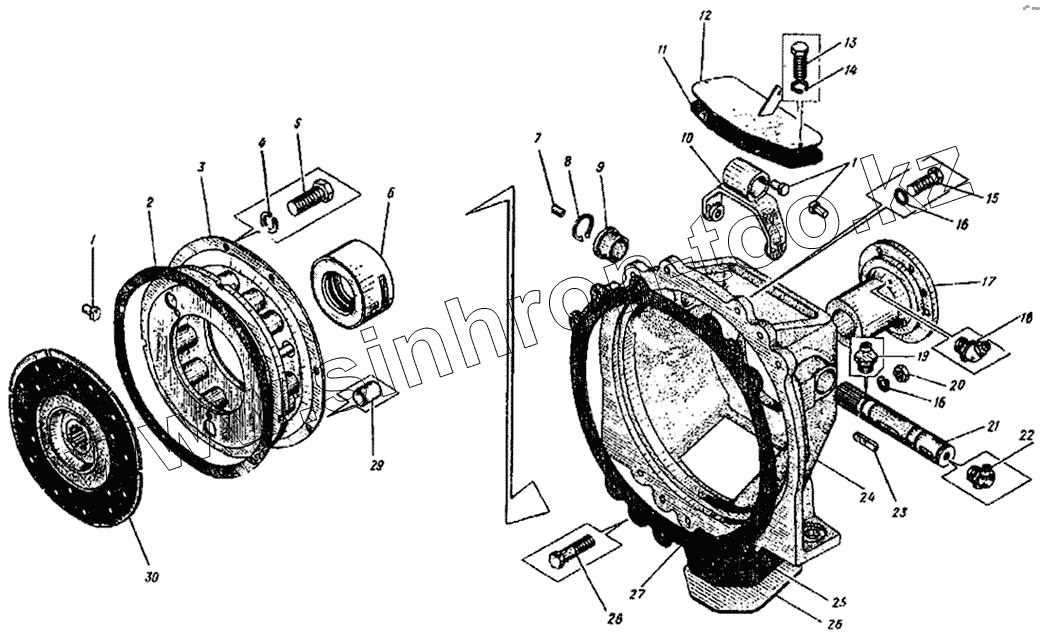

Позиция на иллюстрации	Заводской номер детали		Название детали
ДС-143.01.02.100	ДС-143.01.02.100		Установка муфты сцепления
1	ДС-126.06.01.004		Палец
2	Д150Б-А71-157		Прокладка
3	ДС-126.06.01.200		Муфта сцепления
4	10.65Г 6402		Шайба
5	М10Х30 7796		Болт
6	ДС-126.06.01.040		Отводка выключения
7	ВМ10Х16 1477		Винт
8	В30 13942		Кольцо
9	Д150Е-А71-168		Втулка
10	ДС-126.06.01.030		Рычаг
11	ДС-126.06.01.022		Прокладка
12	ДС-143.01.02.120		Крышка
13	М6Х16 7798		Болт
14	6.65Г 6402		Шайба
15	М12Х35 7796		Болт
16	12.65Г 6402		Шайба
17	ДС-143.01.02.113		Ступица
18	2.3.45 19853		Масленка
19	1.3 19853		Масленка
20	М12 5915		Гайка
21	ДС-143.01.02.116		Вал
22	2.3.90 19853		Масленка
23	8х7Х56 23360		Шпонка
24	ДС-143.01.02.118		Корпус муфты
25	ДС-126.06.01.019		Прокладка
26	ДС-126.06.01.018		Крышка
27	Д150Б-А71-158		Прокладка
29	Д150Б-А71-159		Штифт
30	ДС-126.06.01.100		Диск ведомый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
