Каталог запасных частей к технике: Дормашина ДС-143А. Расположение агрегатов и узлов на асфальтоукладчике

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ДС-143А (1991)

Схема > Не выбрано Установка сидений и тента ДС-143.01.20.000 Установка сидений и тента ДС-143.01.20.000 Установка сидений и тента ДС-143.01.20.000 Установка сидений и тента ДС-143.01.20.000 Капот двигателя и облицовки ДС-143А.34.00.000 Капот двигателя и облицовки ДС-143А.34.00.000 Капот двигателя и облицовки ДС-143А.34.00.000 Капот двигателя и облицовки ДС-143А.34.00.000 Капот двигателя и облицовки ДС-143А.34.00.000 Капот двигателя и облицовки ДС-143А.34.00.000 Капот двигателя и облицовки ДС-143А.34.00.000 Установка торцевых щитов ДС-143.02.09.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Установка двигателя ДС-143А.31.02.000 Управление муфтами сцепления ДС-143.01.14.000 Управление муфтами сцепления ДС-143.01.14.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Коробка перемены передач ДС-143.01.03.000 Управление коробкой перемены передач ДС-143.01.07.000 Управление коробкой перемены передач ДС-143.01.07.000 Управление коробкой перемены передач ДС-143.01.07.000 Система масла коробки перемены передач ДС-143.01.13.000 Установка гидромуфты привода хода ДС-143.01.04.000 Установка гидромуфты привода хода ДС-143.01.04.000 Установка гидромуфты привода хода ДС-143.01.04.000 Установка гидромуфты привода хода ДС-143.01.04.000 Управление гидромуфтами привода хода ДС-143.01.16.000 Управление гидромуфтами привода хода ДС-143.01.16.000 Управление гидромуфтами привода хода ДС-143.01.16.000 Управление гидромуфтами привода хода ДС-143.01.16.000 Управление гидромуфтами привода хода ДС-143.01.16.000 Управление гидромуфтами привода хода ДС-143.01.16.000 Ременная передача ДС-143А.31.05.000 Ременная передача ДС-143А.31.05.000 Ременная передача ДС-143А.31.05.000 Ременная передача ДС-143А.31.05.000 Натяжное устройство ДС-143.01.12.000 Шасси ДС-143А.31.00.000 Рама нижняя ДС-143А.31.10.000 Рама верхняя ДС-143А.31.11.000 Лонжерон правый ДС-143.02.07.000 Лонжерон левый ДС-143.02.08.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Установка гусеничного хода ДС-143А.31.23.000 Электрооборудование и система автоматики ДС-143А.33.00.000 Электрооборудование и система автоматики ДС-143А.33.00.000 Электрооборудование и система автоматики ДС-143А.33.00.000 Установка аккумуляторных батарей ДС-143.03.20.000 Установка пультов ДС-143А.33.03.000 Установка пультов ДС-143А.33.03.000 Установка пультов ДС-143А.33.03.000 Установка пультов ДС-143А.33.03.000 Установка пультов ДС-143А.33.03.000 Установка пультов ДС-143А.33.03.000 Установка пультов ДС-143А.33.03.000 Установка пульта тахометра и манометра ДС-143А.33.25.000 Установка датчиков ДКБ ДС-143.03.16.000 Установка датчиков уровня материала ДС-143А.31.24.000 Бункер ДС-143.01.01.000 Бункер ДС-143.01.01.000 Бункер ДС-143.01.01.000 Бункер ДС-143.01.01.000 Бункер ДС-143.01.01.000 Установка заслонок ДС-143.01.17.000 Установка заслонок ДС-143.01.17.000 Натяжное устройство цепи привода хода ДС-143.01.21.000 Установка ограждений цепей питателя ДС-143.01.18.000 Устройство натяжное цепи привода питателя ДС-143.01.22.000 Система смазки подшипников питателя ДС-143.01.25.000 Питатель ДС-143.01.27.000 Питатель ДС-143.01.27.000 Питатель ДС-143.01.27.000 Питатель ДС-143.01.27.000 Питатель ДС-143.01.27.000 Установка шнека ДС-143А.31.08.000 Установка шнека ДС-143А.31.08.000 Установка шнека ДС-143А.31.08.000 Установка шнека ДС-143А.31.08.000 Установка шнека ДС-143А.31.08.000 Рабочий орган ДС-143А.32.00.000 Рабочий орган ДС-143А.32.00.000 Облицовка рабочего органа ДС-143.02.05.000 Облицовка рабочего органа ДС-143.02.05.000 Облицовка рабочего органа ДС-143.02.05.000 Облицовка рабочего органа ДС-143.02.05.000 Облицовка рабочего органа ДС-143.02.05.000 Регулятор толщины ДС-126А.34.03.000 Обогрев плиты выглаживающей ДС-126А.34.10.000 Обогрев плиты выглаживающей ДС-126А.34.10.000 Обогрев плиты выглаживающей ДС-126А.34.10.000 Плита выглаживающая ДС-143.02.01.000 Щит отражательный ДС-143.02.03.000 Щит отражательный ДС-143.02.03.000 Привод бруса трамбующего ДС-143.02.04.000 Привод бруса трамбующего ДС-143.02.04.000 Привод бруса трамбующего ДС-143.02.04.000 Привод бруса трамбующего ДС-143.02.04.000 Привод бруса трамбующего ДС-143.02.04.000 Привод бруса трамбующего ДС-143.02.04.000 Брус трамбующий ДС-143А.32.01.000 Установка подвески датчика ДЩБ ДС-143.03.35.000 Трос направляющий Д699-0506-0 Трос направляющий Д699-0506-0 Установка лыж ДС-143.03.37.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Гидросистема ДС-143.05.00.000 Установка гидромуфт привода питателя и шнека ДС-143.01.06.000 Установка гидромуфт привода питателя и шнека ДС-143.01.06.000 Установка гидромуфт привода питателя и шнека ДС-143.01.06.000 Установка гидромуфт привода питателя и шнека ДС-143.01.06.000 Установка гидромуфт привода питателя и шнека ДС-143.01.06.000 Установка гидромуфт привода питателя и шнека ДС-143.01.06.000 Комплект инструмента и принадлежностей ДС-143А.87.00.000 Комплект инструмента и принадлежностей ДС-143А.87.00.000 Комплект инструмента и принадлежностей ДС-143А.87.00.000 Асфальтоукладчик гусеничный ДС-143А.00.00.000 Расположение агрегатов и узлов на асфальтоукладчике Расположение агрегатов и узлов на асфальтоукладчике Расположение агрегатов и узлов на асфальтоукладчике Расположение агрегатов и узлов на асфальтоукладчике Расположение агрегатов и узлов на асфальтоукладчике

1

2

3

4

5

6

7

8

9

10

11

12

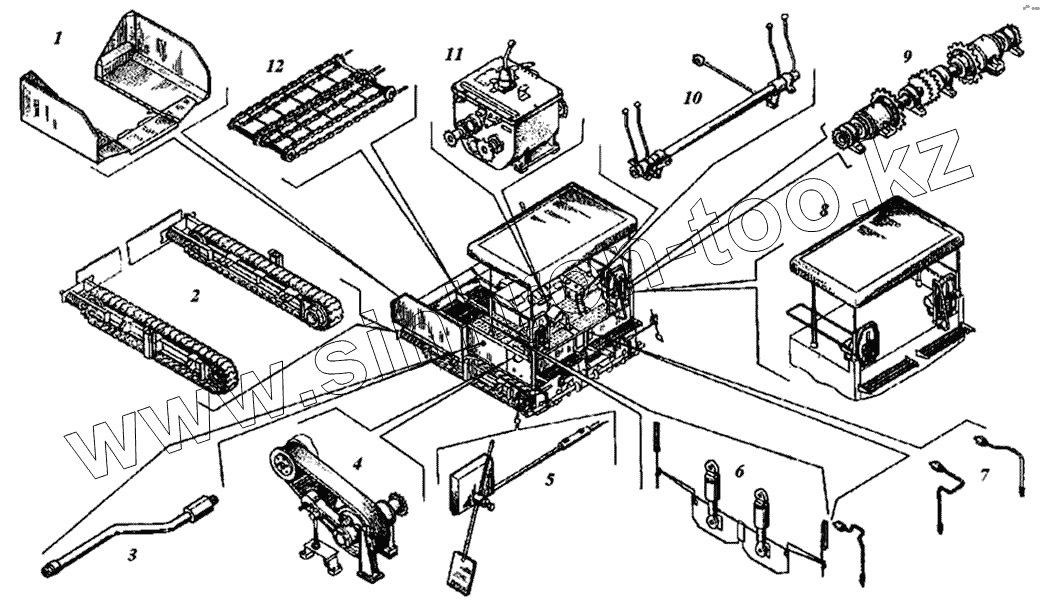

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДС-143.01.01.000		Бункер
2	ДС-143А.31.23.000		Установка гусеничного хода
3	ДС-143.01.13.000		Система слива масла из коробки перемены передач
4	ДС-143А.31.05.000		Ременная передача
5	ДС-143А.31.24.000		Установка датчиков уровня материала
6	ДС-143.01.17.000		Установка заслонок
7	ДС-143.01.25.000		Система смазки подшипников питателя
8	ДС-143.01.20.000		Установка сидений тента
9	ДС-143.01.06.000		Установка гидромуфт привода питателя и шнека
10	ДС-143.01.07.000		Управление коробкой перемены передач
11	ДС-143.01.03.000		Коробка перемены передач
12	ДС-143.01.27.000		Питатель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
