Каталог запасных частей к технике: Дормашина ДС-143А. Питатель ДС-143.01.27.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

13

14

14

15

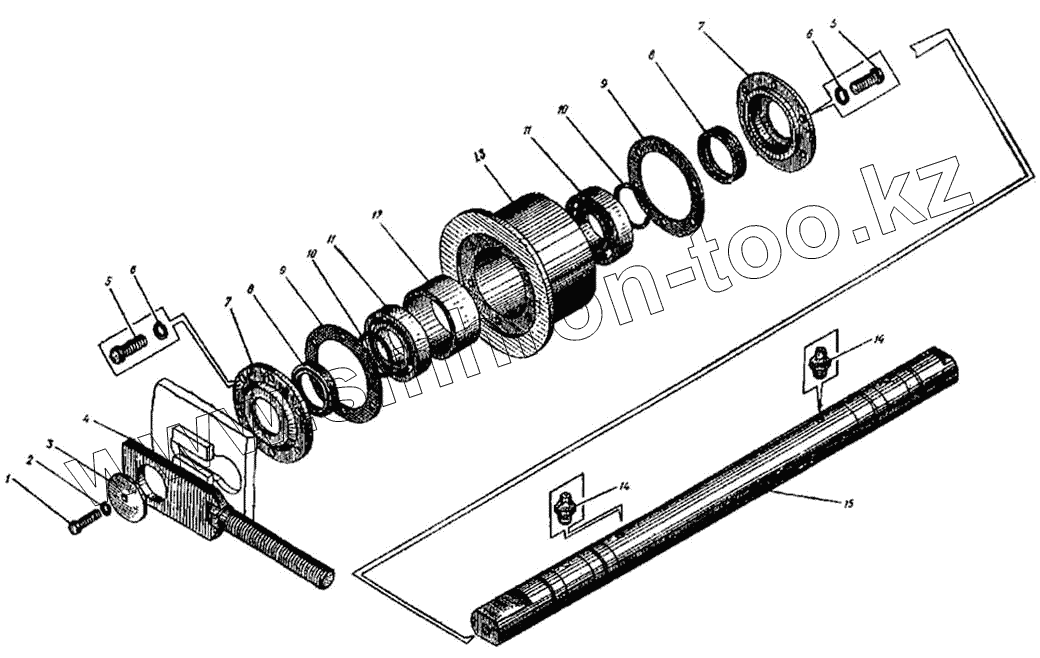

Позиция на иллюстрации	Заводской номер детали		Название детали
ДС-143.01.27.100	ДС-143.01.27.100		Устройство натяжное
1	М10Х25 7796		Болт
2	10.65Г 6402		Шайба
3	ДС-143.01.09.107		Шайба
4	ДС-143.01.09.105		Винт натяжной
5	М8Х25 7796		Болт
6	8.65Г 6402		Шайба
7	ДС-143.01.09.103		Крышка
8	1.2-50Х70-1 8752		Манжета
9	ДС-143.01.09.102		Прокладка
10	В50 13940		Кольцо
11	210А 8338		Подшипник
12	ДС-143.01.27.111		Втулка распорная
13	ДС-143.01.27.108		Ролик
14	1.3 19853		Масленка
15	ДС-143.01.27.109		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
