Каталог запасных частей к технике: Дормашина ДС-143А. Гидросистема ДС-143.05.00.000

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

6

7

7

8

8

9

10

10

11

12

13

14

15

16

16

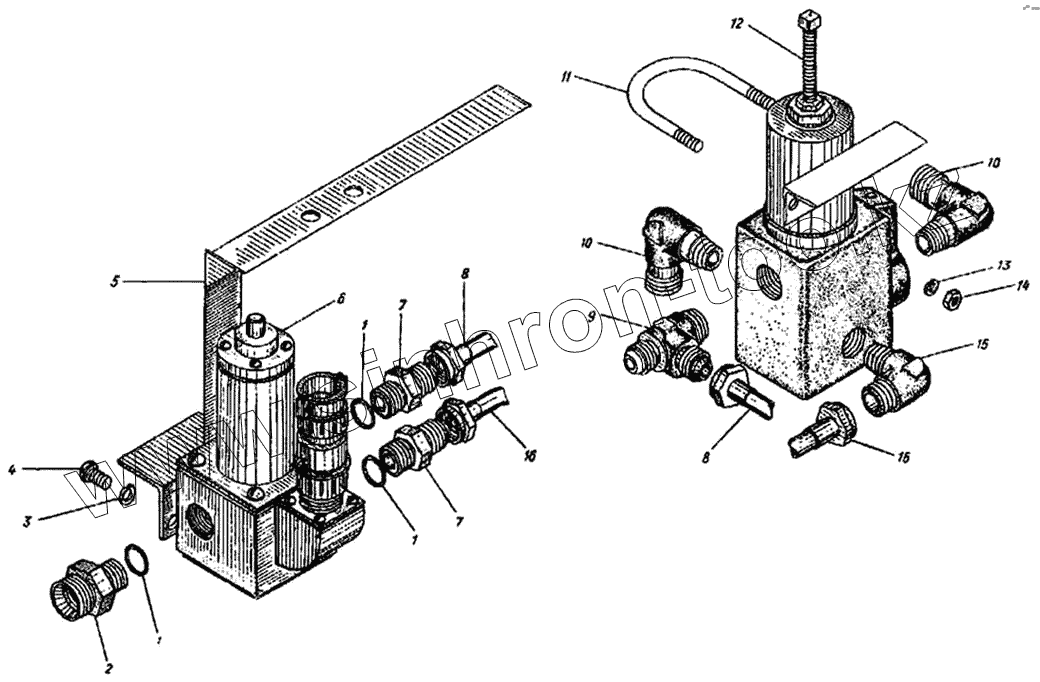

Позиция на иллюстрации	Заводской номер детали		Название детали
ДС-143.05.22.000	ДС-143.05.22.000		Гидроблок рабочего органа
1	012-016-25-2-2 9833		Кольцо
2	ДС-126А.35.01.009		Штуцер
3	5.65Г 6402		Шайба
4	ВМ5Х10 17473		Винт
5	У4690 06.901 12 22153-08		Гидрораспределитель с электрическим управлением
6	ДС-143.05.22.010		Кронштейн
7	ДС-126А.35.01.008		Штуцер
8	ДС-143.05.22.020		Трубопровод
9	ДС-126А.35.01.001		Тройник
10	ДС-126А.35.01.017		Угольник
11	ДС-143.05.22.002		Хомут
12	ДС-143.05.01.006		Пробка
13	6.65Г 6402		Шайба
14	М6 5915		Гайка
15	ДС-126А.35.01.017		Угольник
16	ДС-143.05.22.100		Трубопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
