Каталог запасных частей к технике: Дормашина ДС-143А. Гидросистема ДС-143.05.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
17
21
21
21
24
24
26
27
31
62
64
103
105
107
108
108
109
110
110
111

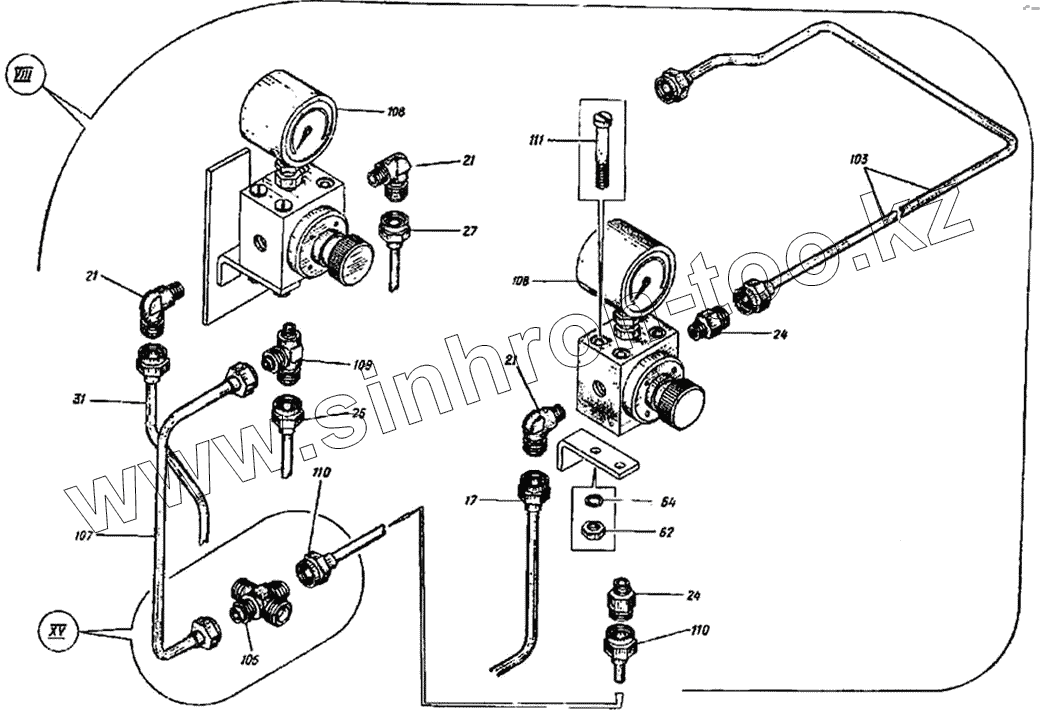

Позиция на иллюстрации Заводской номер детали Название детали
ДС-143.05.01.000 ДС-143.05.01.000 Блок гидроаппаратов
17 ДС-143.05.01.900-02 Трубопровод
21 ДС-126А.35.01.003 Угольник
24 6 2327-61 Штуцер
26 ДС-143.05.01.900-07 Трубопровод
27 ДС-143.05.01.900-05 Трубопровод
31 ДС-143.05.01.900-08 Трубопровод
62 М6 5915 Гайка
64 6.65Г 6402 Шайба
103 ДС-143.05.01.900 Трубопровод
105 ДС-143.05.01.001 Штуцер
107 ДС-143.05.01.900-03 Трубопровод
108 ДС-143.05.01.150 Устройство для измерения давления
109 ДС-126А.35.01.001 Тройник
110 ДС-143.05.01.900-04 Трубопровод
111 ВМ6Х60 1491 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
