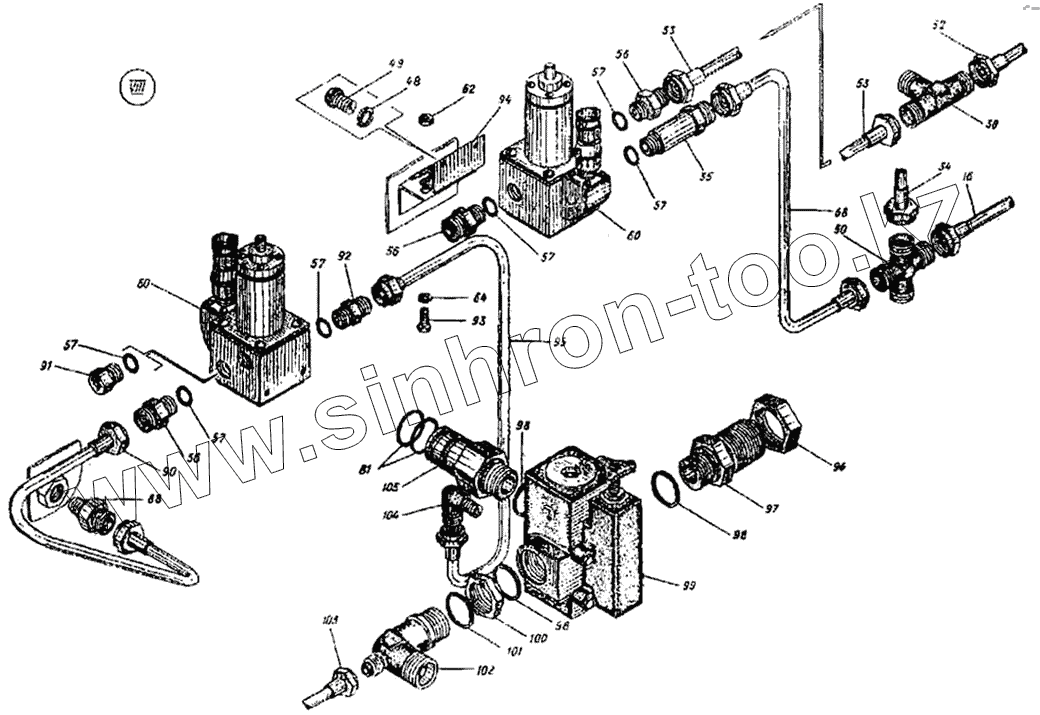

Каталог запасных частей к технике: Дормашина ДС-143А. Гидросистема ДС-143.05.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
16
35
38
48
49
50
52
53
53
54
56
56
56
57
57
57
57
57
57
58
60
60
62
64
81
88
90
91
92
93
94
95
96
97
98
98
98
99
100
101
102
103
104
105
Позиция на иллюстрации Заводской номер детали Название детали
ДС-143.05.01.000 ДС-143.05.01.000 Блок гидроаппаратов
13 ДС-126А.35.00.012 Скоба
14 М8Х16 7796 Болт
16 ДС-143.05.01.970-21 Трубопровод
35 1-10 22061-161 Скоба
38 12.65Г 6402 Шайба
48 5.65Г 6402 Шайба
49 ВМ5Х10 17473 Винт
50 ДС-126А.35.01.022 Крестовина
52 ДС-143.05.01.970-18 Трубопровод
53 ДС-143.05.01.970 Трубопровод
54 ДС-143.05.01.970-09 Трубопровод
56 ДС-126А.35.01.009 Штуцер
57 012-016-25-2-2 9833 Кольцо
58 ДС-143.05.01.970-01 Трубопровод
60 У469006.901 22-153.08 Гидрораспределитель
62 М6 5915 Гайка
64 6.65Г 6402 Шайба
81 024-030-36-2-2 9833 Кольцо
88 ДС-126А.35.00.023 Штуцер
90 ДС-143.05.01.970-19 Трубопровод
91 ДС-126А.35.00.027 Пробка
92 ДС-126А.35.01.008 Штуцер
93 М6Х16 7798 Болт
94 ДС-143.05.01.007 Уголок
95 ДС-143.05.01.900-09 Трубопровод
96 ДС-126А.35.00.028 Гайка
97 ДС-126А.35.00.006 Штуцер
98 М27 23358 Прокладка
99 КП-10 КП-000 Гидроклапан предохранительный
100 ДС-143.05.01.008 Гайка установочная
101 Р27 23358 Прокладка
102 ДС-143.05.01.700 Тройник
103 ДС-143.05.01.900 Трубопровод
104 2-8-К1/4 2Г93-23 Угольник
105 ДС-143.05.01.001 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
