Каталог запасных частей к технике: Дормашина ДС-143А. Гидросистема ДС-143.05.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
13
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36

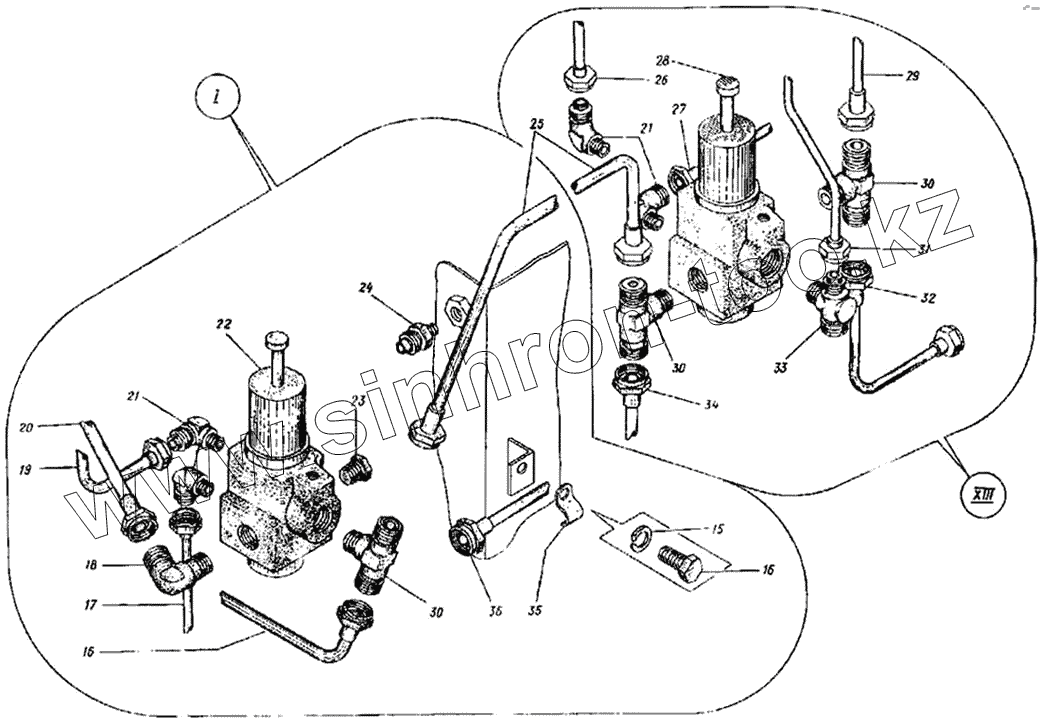

Позиция на иллюстрации Заводской номер детали Название детали
ДС-143.05.01.000 ДС-143.05.01.000 Блок гидроаппаратов
13 М8Х16 7796 Болт
15 8.65Г 6402 Шайба
16 ДС-143.05.01.970-21 Трубопровод
17 ДС-143.05.01.900-02 Трубопровод
18 ДС-126А.35.01.017 Угольник
19 ДС-143.05.01.900-06 Трубопровод
20 ДС-143.05.01.970-02 Трубопровод
21 ДС-126А.35.01.003 Угольник
22 ДС-143.05.01.600-01 Доработка гидроклапана давления
23 К3/8 22-061-174 Пробка
24 6 2327-61 Штуцер
25 ДС-143.05.01.970-22 Трубопровод
26 ДС-143.05.01.900-07 Трубопровод
27 ДС-143.05.01.900-05 Трубопровод
28 ДС-143.05.01.600 Доработка гидроклапана давления
29 ДС-143.05.01.970-17 Трубопровод
30 ДС-126.05.00.403 Тройник
31 ДС-143.05.01.900-08 Трубопровод
32 ДС-143.05.01.970-24 Трубопровод
33 ДС-126А.35.01.004 Коллектор
34 ДС-143.05.01.970-06 Трубопровод
35 1-10 22061-161 Скоба
36 ДС-143.05.01.990 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
