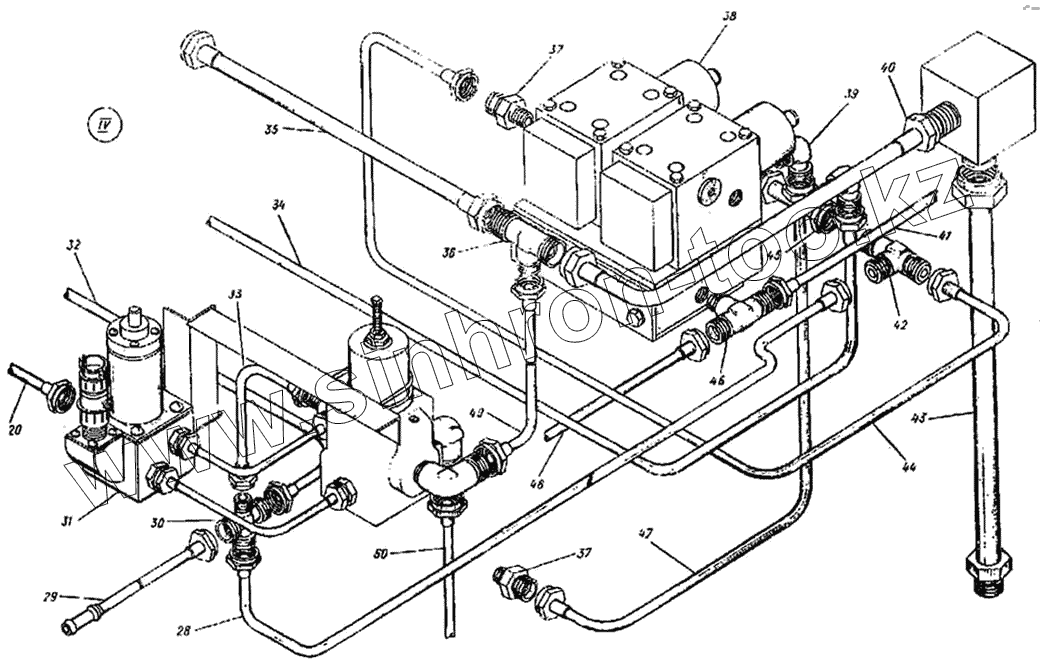

Каталог запасных частей к технике: Дормашина ДС-143А. Гидросистема ДС-143.05.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
ДС-143.05.00.000 ДС-143.05.00.000 Гидросистема
20 ДС-143.05.05.000-23 Трубопровод
28 ДС-143.05.05.000-13 Трубопровод
29 ДС-143.05.06.000 Трубопровод
30 ДС-143.05.00.014 Крестовина
31 ДС-143.05.22.000 Гидроблок рабочего органа
32 ДС-143.05.05.000-20 Трубопровод
33 ДС-143.05.13.000 Трубопровод
34 ДС-143.05.05.000-28 Трубопровод
35 ДС-143.05.12.000-02 Трубопровод
36 ДС-143.05.00.011 Тройник
37 2-10-К1/4 2Г 99-16 Штуцер
38 ВМР 10.573 ДС-143.05.11.000 Установка распределителей
39 2-10-К1/4 2Г 99-19 Угольник
40 ДС-143.05.12.000-01 Трубопровод
41 ДС-143.05.05.000-25 Трубопровод
42 ДС-126.05.00.031 Тройник
43 ДС-143.05.09.000 Трубопровод
44 ДС-143.05.05.000-26 Трубопровод
45 ДС-143.05.00.100 Трубопровод
46 2-10-К1/4 2Г 99-21 Тройник
47 ДС-143.05.05.000-16 Трубопровод
48 ДС-143.05.05.000-14 Трубопровод
49 ДС-143.05.05.000-22 Трубопровод
50 ДС-143-05.05.000-12 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
