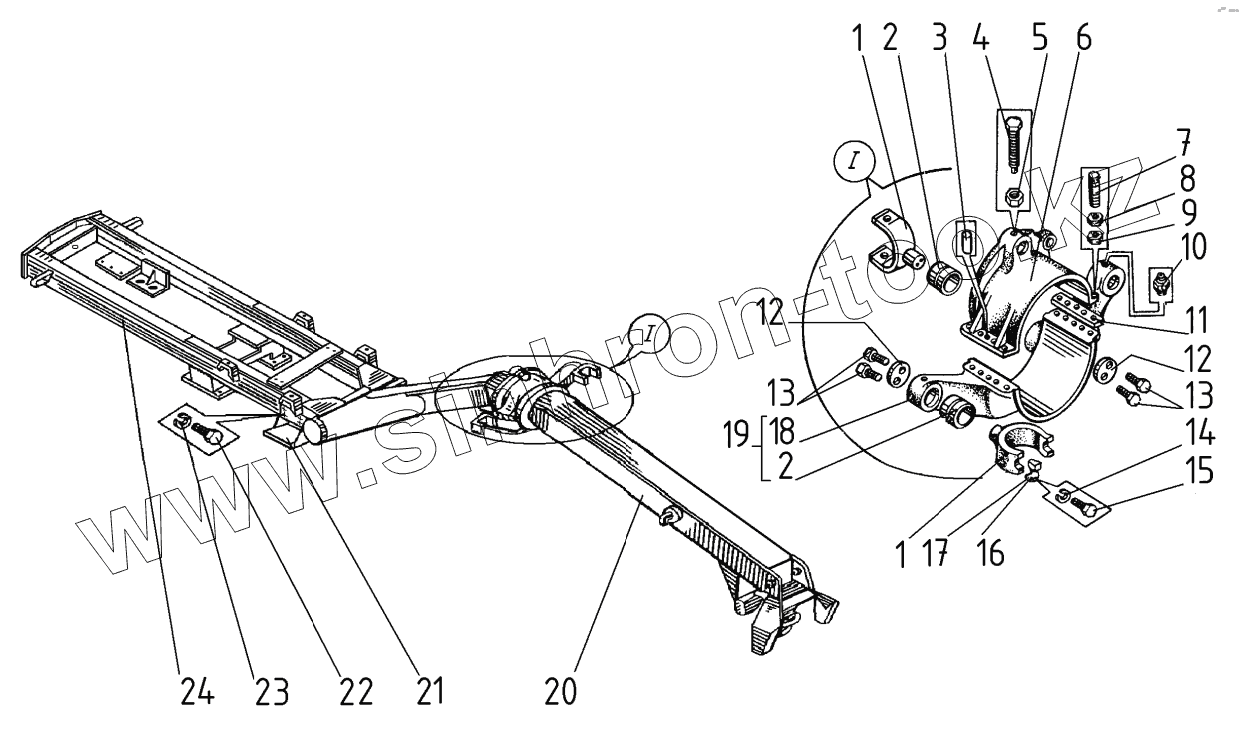

Каталог запасных частей к технике: Дормаш ДЗ-122Б. Рама А122Б-2.41.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 ДЗ-122.01.00.007 Вилка
2 ДЗ-122А.01.04.005 Втулка
3 3128.16х55 Штифт
4 1481.М12х60 Винт
5 5915.М12 Гайка
6 ДЗ-122А-1.11.00.001 Крышка
7 22034.М30х100 Шпилька
8 15523.М30 Гайка
9 5916.М30 Гайка
10 19853.1.3Кд6хр. Масленка
11 ДЗ-122А-1.11.00.004 Прокладка
12 ДЗ-122.01.00.008 Шайба
13 7796.М16х35 Болт
14 6402.16.65Г Шайба
15 7796.М16х50 Болт
16 557.01.04.002 Крышка
17 557.01.04.003 Прокладка
18 ДЗ-122А.01.04.004 Кронштейн
19 ДЗ-122А.01.04.000-01 Кронштейн
20 ДЗ-122А.01.01.020 Балка хребтовая
21 А122Б.01.00.010 Подножка
22 7796.М10х30 Болт
23 6402.10.65Г Шайба
24 А122Б-2.41.01.010 Рама подмоторная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
