Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Цилиндр поворота отвала

Тип техники

Марка

Модель

Схема

ГВАЯ8040430

1

2

3

4

4

5

6

7

8

8

9

9

9

9

10

10

11

12

13

14

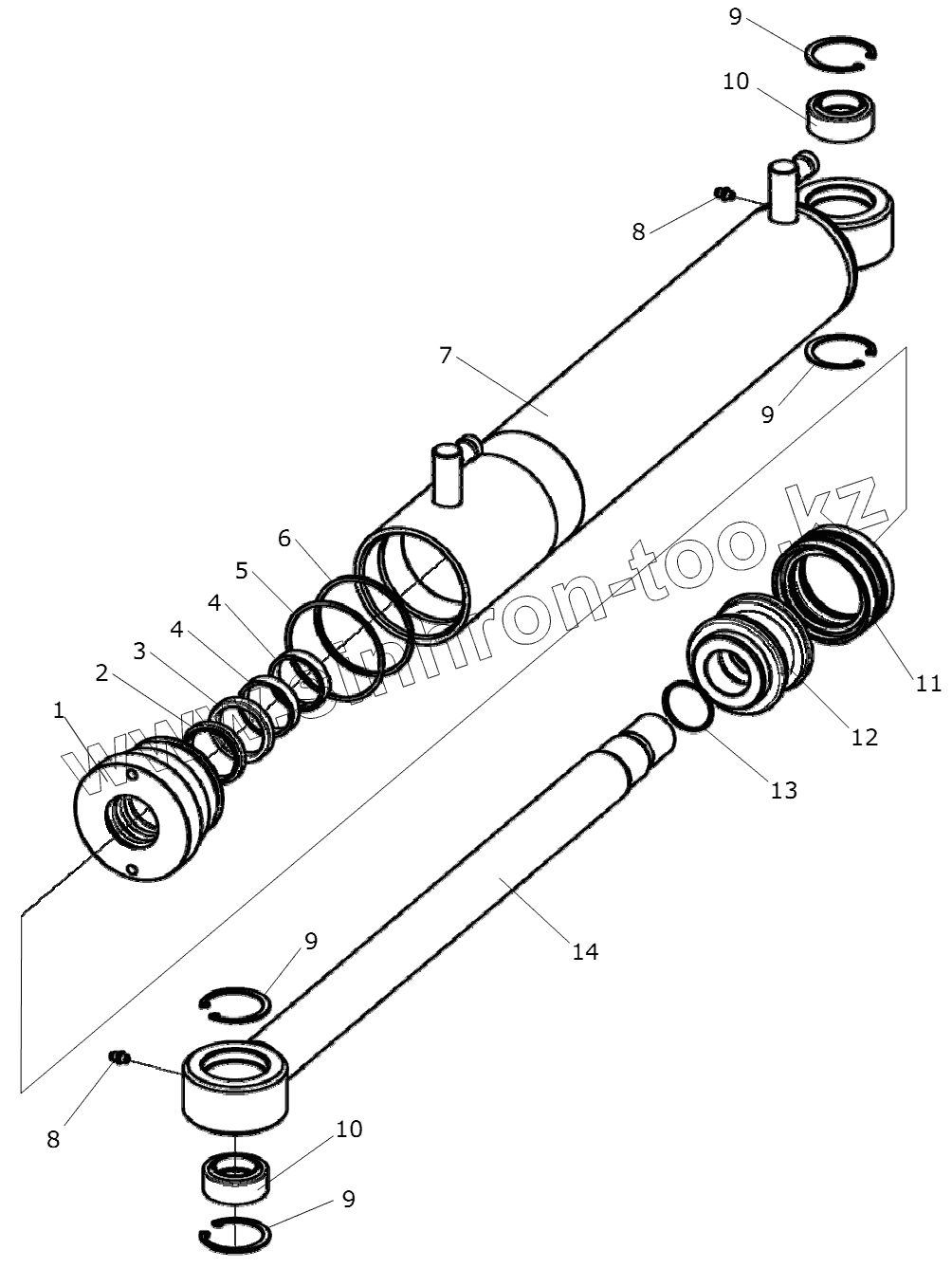

Позиция на иллюстрации	Заводской номер детали		Название детали
ГВАЯ8040430	ГВАЯ8040430		Гидроцилиндр
1	8040430-00.002		Грундбукса
2	SAF40		Грязесъемник SAF 40
3	A40507		Уплотнение штока A 40 50 7
4	8040430-00.006		Кольцо опорное
5	9-007-04		Кольцо защитное
6	Кольцо074-080-36-2-2		Кольцо 074-080-36-2-2
7	8040430-01.000		Корпус цилиндра
8	Масленка1.1Ц6		Масленка 1.1 Ц6
9	Кольцо		Кольцо стопорное
10	ШСЛ-30		Шарнирный подшипник ШСЛ-30
11	KGD8060		Пятикомпонентное уплотнение KGD 80 60
12	103-45.11.001		Поршень
13	Кольцо036-040-25-2-2		Кольцо 036-040-25-2-2
14	8040430-02.000		Шток

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
