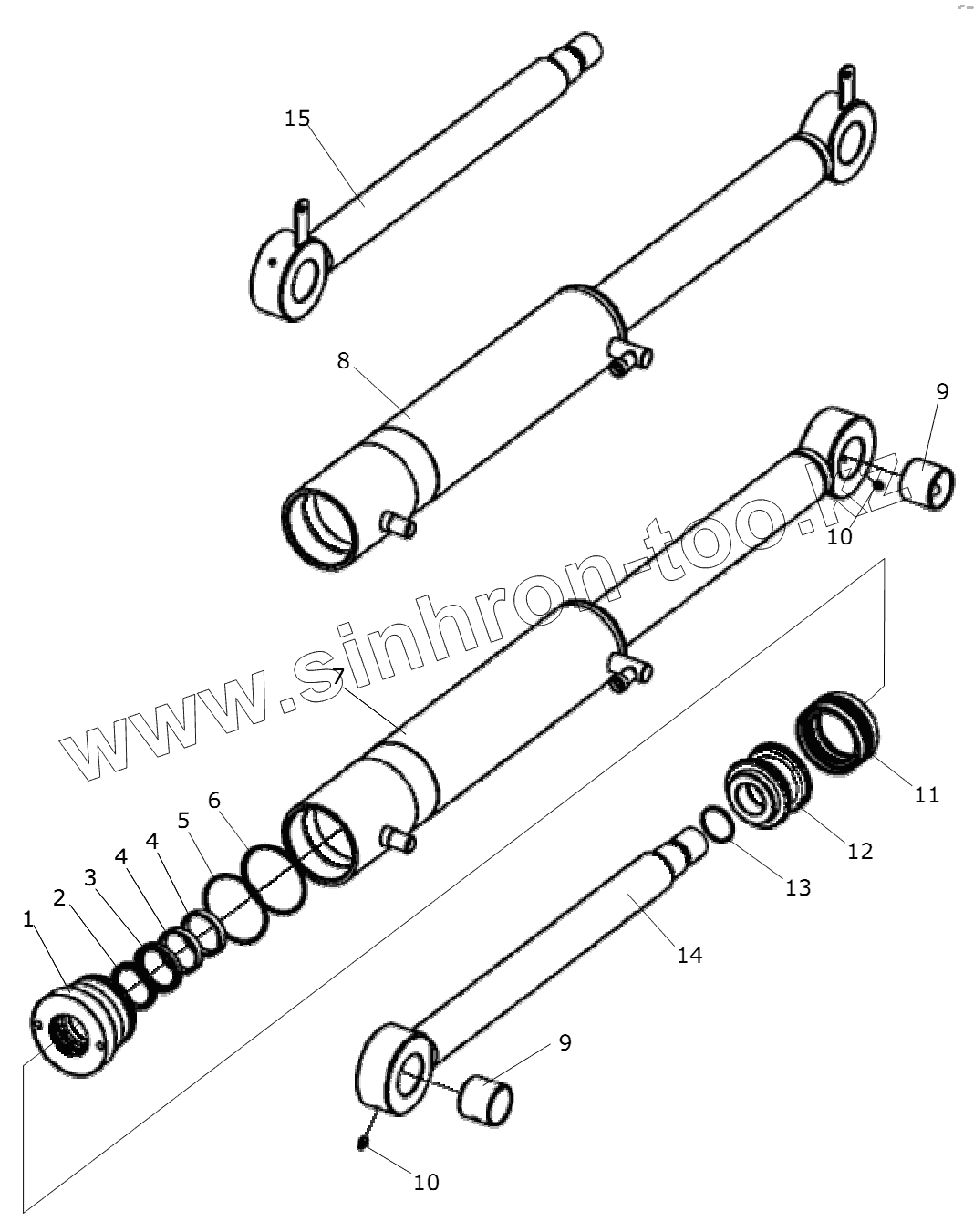

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Цилиндр поворота ковша
103-45.16.000.1-01
103-45.16.000.1
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-45.16.000.1-01 | 103-45.16.000.1-01 | Гидроцилиндр | |
| 103-45.16.000.1 | 103-45.16.000.1 | Гидроцилиндр | |
| 1 | 103-45.16.002.1 | Грундбукса | |
| 2 | GHK157188 | Грязесъемник GHK 157188 | |
| 3 | TTI1613 | Уплотнение штока TTI 1613 | |
| 4 | 8040430-00.003 | Кольцо опорное | |
| 5 | 9-006-02 | Кольцо защитное | |
| 6 | Кольцо058-064-36-2-2 | Кольцо 058-064-36-2-2 | |
| 7 | 103-45.16.100.1 | Корпус цилиндра | |
| 8 | 103-45.16.100.1-01 | Корпус цилиндра | |
| 9 | 10-015-03 | Втулка | |
| 10 | Масленка1.1Ц6 | Масленка 1.1 Ц6 | |
| 11 | TPM248185/1 | Уплотнение поршня TPM 248185/1 | |
| 12 | 111-45.10.004 | Поршень | |
| 13 | Кольцо030-034-25-2-2 | Кольцо 030-034-25-2-2 | |
| 14 | 103-45.16.200.1 | Шток | |
| 15 | 103-45.16.200.1-01 | Шток |
