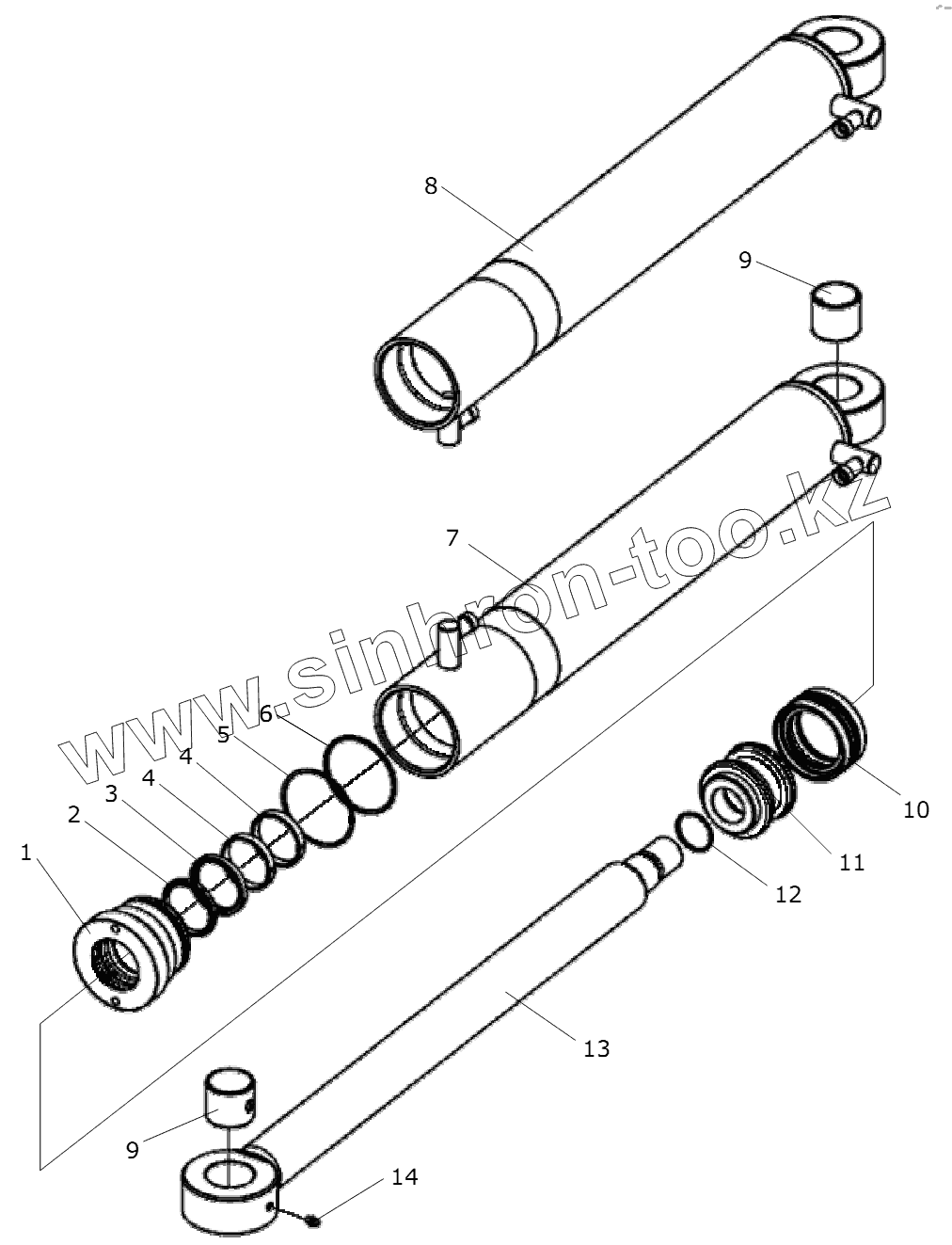

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Цилиндр подъема стрелы
103-45.15.000
103-45.15.000-01
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-45.15.000 | 103-45.15.000 | Гидроцилиндр | |
| 103-45.15.000-01 | 103-45.15.000-01 | Гидроцилиндр | |
| 1 | 103-45.11.002 | Грундбукса | |
| 2 | GHK196228 | Грязесъемник GHK 196228 | |
| 3 | TTI1650/1 | Уплотнение штока TTI 1650/1 | |
| 4 | 114-45.11.006 | Кольцо опорное | |
| 5 | 9-007-04 | Кольцо защитное | |
| 6 | Кольцо074-080-36-2-2 | Кольцо 074-080-36-2-2 | |
| 7 | 103-45.15.100 | Корпус цилиндра | |
| 8 | 103-45.15.100-01 | Корпус цилиндра | |
| 9 | 10-015-03 | Втулка | |
| 10 | TPM314236 | Уплотнение поршня TPM 314236 | |
| 11 | 103-45.11.001 | Поршень | |
| 12 | Кольцо036-040-25-2-2 | Кольцо 036-040-25-2-2 | |
| 13 | 103-45.15.200 | Шток | |
| 14 | Масленка1.1Ц6 | Масленка 1.1 Ц6 |
