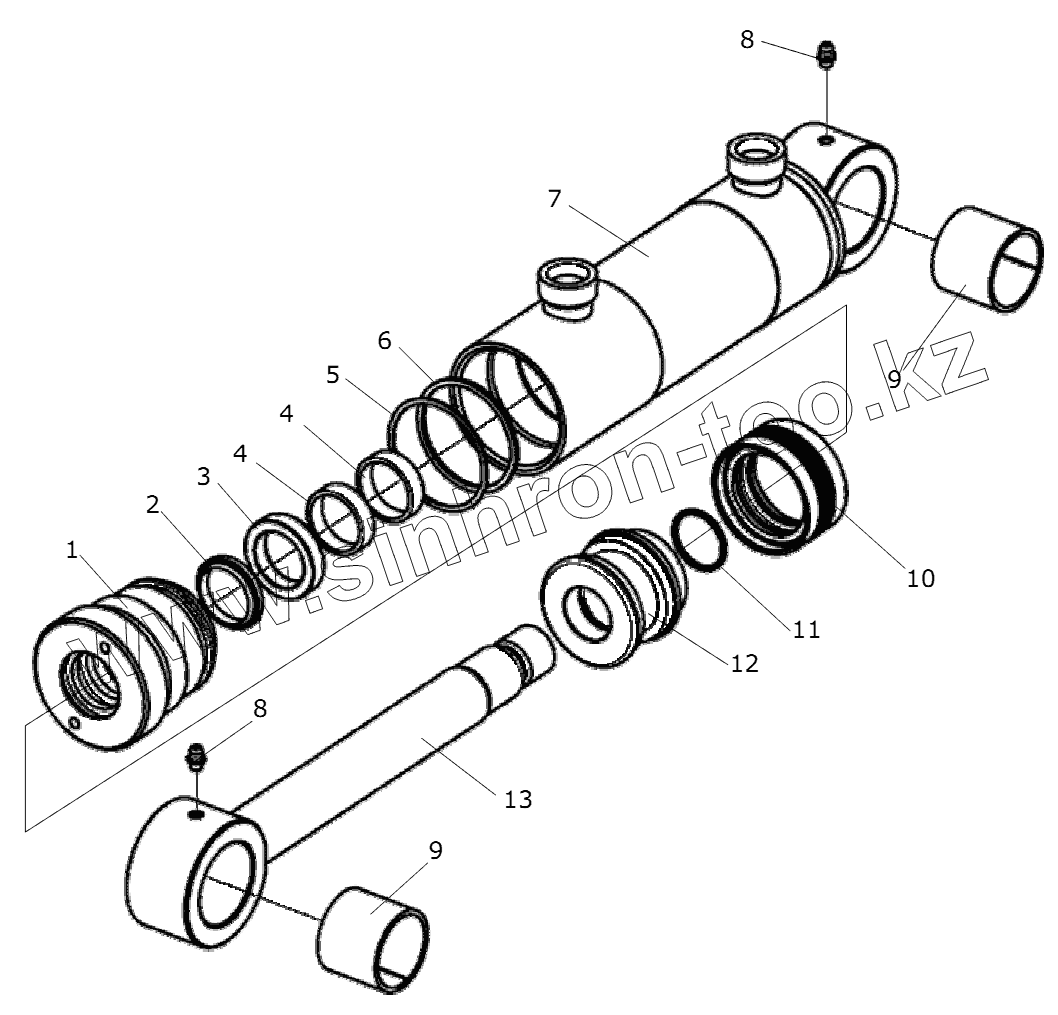

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Цилиндр челюстного захвата
103-45.14.000-01
1
2
2
2
3
3
3
4
4
4
5
6
7
8
8
9
9
10
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-45.14.000-01 | 103-45.14.000-01 | Гидроцилиндр | |
| 1 | 111-45.10.002 | Грундбукса | |
| 2 | WSW000320-WUAQ3 | Грязесъемник WSW000320-WUAQ3 | |
| 2 | PU5№24314512 | Грязесъемник PU5 №24314512 | |
| 2 | GHP0320000 | Грязесъемник GHP0320000 | |
| 3 | RU0100320-WUAQ3 | Уплотнение штока RU0100320-WUAQ3 | |
| 3 | Т22№24250824 | Уплотнение штока Т22 №24250824 | |
| 3 | TTI1584 | Уплотнение штока TTI 1584 | |
| 4 | 111-45.10.006 | Кольцо опорное | |
| 4 | GR6900320-T47 | Кольцо направляющее GR6900320-T47 | |
| 5 | 9-006-02 | Кольцо защитное | |
| 6 | Кольцо058-064-36-2-2 | Кольцо 058-064-36-2-2 | |
| 7 | 103-45.14.100 | Корпус цилиндра | |
| 8 | Масленка1.1Ц6 | Масленка 1.1 Ц6 | |
| 9 | 10-015-03 | Втулка | |
| 10 | PCB2C0630-NCRO | Уплотнение поршня PCB2C0630-NCRO | |
| 10 | ТРМ248185 | Уплотнение поршня ТРМ 248185 | |
| 10 | L43№24251798 | Уплотнение поршня L43 №24251798 | |
| 11 | Кольцо030-034-25-2-2 | Кольцо 030-034-25-2-2 | |
| 12 | 111-45.10.004 | Поршень | |
| 13 | 103-45.14.200 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
