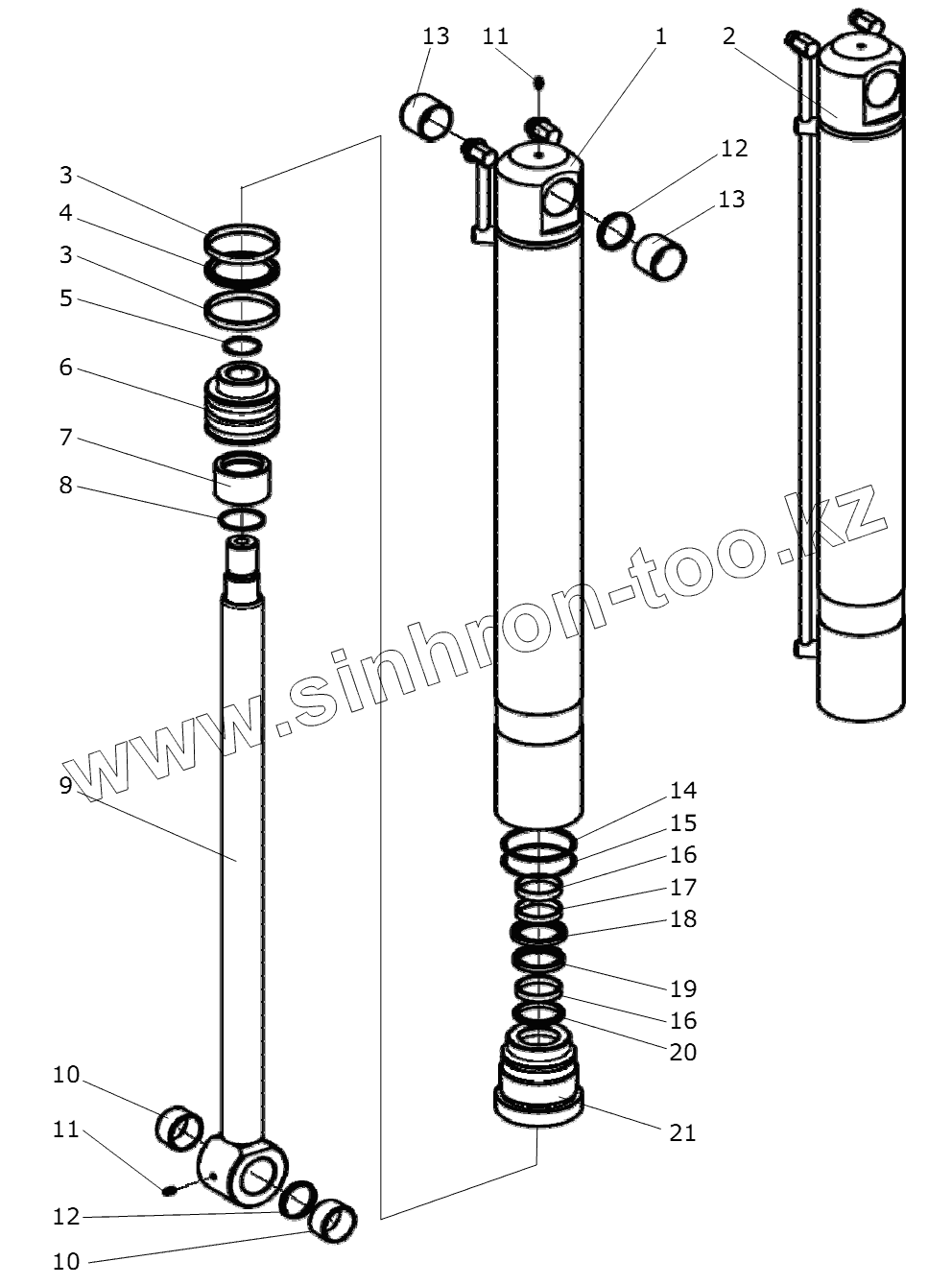

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Цилиндр аутригера
114-45.20.000-01
114-45.20.000
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-45.20.000-01 | 114-45.20.000-01 | Гидроцилиндр | |
| 114-45.20.000 | 114-45.20.000 | Гидроцилиндр | |
| 1 | 114-45.20.100 | Корпус цилиндра | |
| 2 | 114-45.20.100-01 | Корпус цилиндра | |
| 3 | AFE80-75-9,7 | Кольцо направляющее AFE 80-75-9,7 | |
| 4 | GER0800 | Уплотнение поршня GER 0800 | |
| 5 | Кольцо036-040-25-2-2 | Кольцо 036-040-25-2-2 | |
| 6 | 114-45.14.001 | Поршень | |
| 7 | 114-45.15.001 | Втулка дистанционная | |
| 8 | Кольцо045-049-25-2-2 | Кольцо 045-049-25-2-2 | |
| 9 | 114-45.20.200 | Шток | |
| 10 | 10-015-01 | Втулка | |
| 11 | Масленка1.1Ц6 | Масленка 1.1 Ц6 | |
| 12 | 10-017 | Кольцо распорное | |
| 13 | 10-015-02 | Втулка | |
| 14 | Кольцо074-080-36-2-2 | Кольцо 074-080-36-2-2 | |
| 15 | 9-007-04 | Кольцо защитное | |
| 16 | AFI45-50-9,7 | Кольцо направляющее AFI 45-50-9,7 | |
| 17 | 114-45.15.003 | Кольцо опорное | |
| 18 | GIR0450 | Уплотнение штока GIR 0450 | |
| 19 | TTI1634 | Уплотнение штока TTI 1634 | |
| 20 | GHK177208 | Грязесъемник GHK 177208 | |
| 21 | 114-45.15.002 | Грундбукса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
