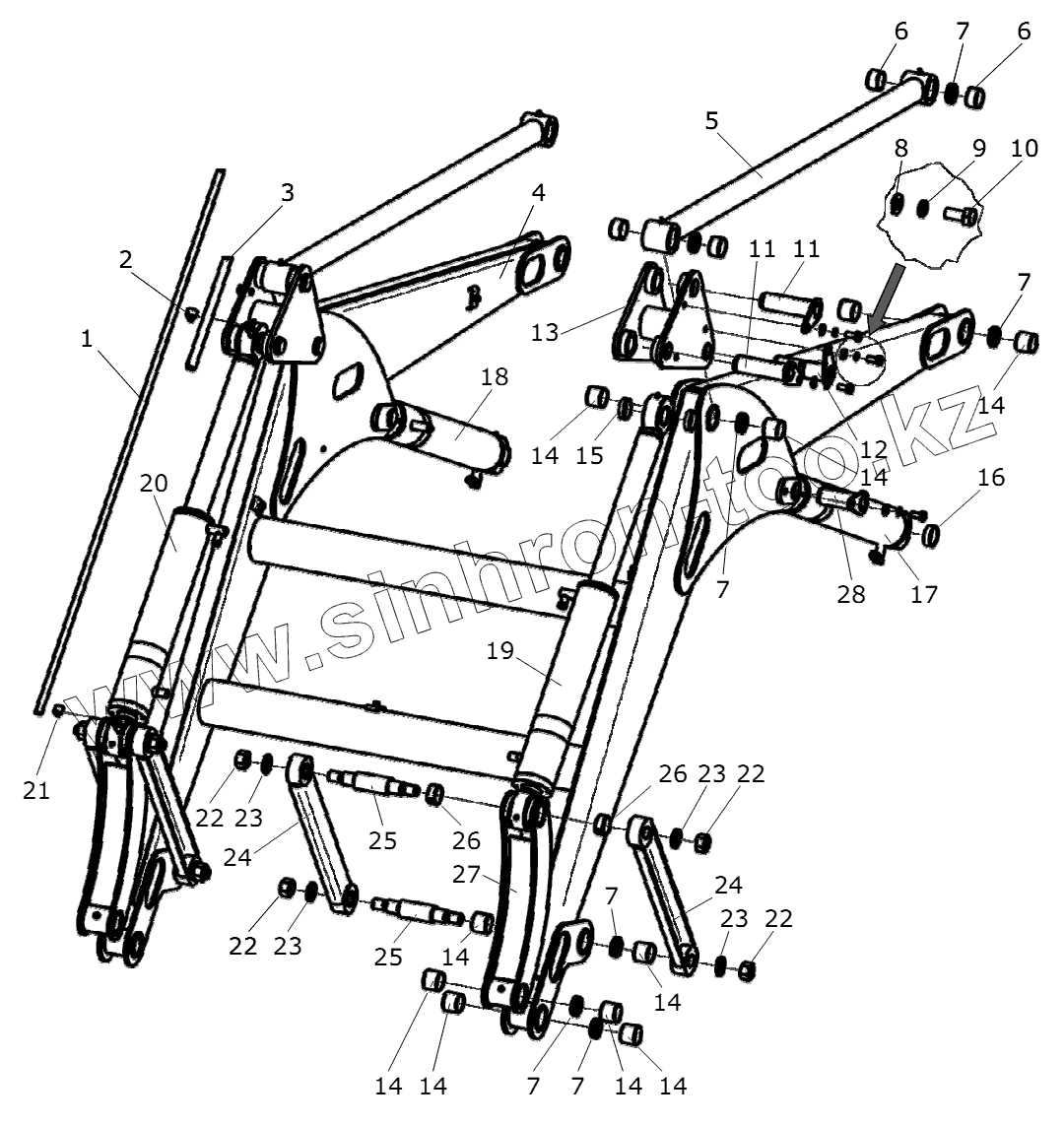

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Стрела
103-00.15.000
103-46.00.000
103-00.13.000
1
2
3
4
5
6
6
7
7
7
7
7
7
8
9
10
11
11
12
13
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
22
22
22
23
23
23
23
24
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-00.15.000 | 103-00.15.000 | Серьга в сборе | |
| 103-46.00.000 | 103-46.00.000 | Стрела в сборе | |
| 103-00.13.000 | 103-00.13.000 | Штанга в сборе | |
| 1 | 103-00.00.038 | Трубка | |
| 2 | ТКШ-20-16-9-25-Ц15.хр | Хомут ТКШ-20-16-9-25-Ц15.хр | |
| 3 | 103-00.00.033 | Втулка направляющая | |
| 4 | 103-46.10.000 | Стрела | |
| 5 | 103-00.13.100 | Штанга | |
| 6 | 10-011 | Втулка | |
| 7 | 103-00.13.005 | Втулка распорная | |
| 8 | Шайба12.06.016 | Шайба 12.06.016 | |
| 9 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 10 | БолтМ12-6gx25.58.019 | Болт М12-6gx25.58.019 | |
| 11 | 103-00.16.000-02 | Ось | |
| 12 | 103-00.22.000 | Ось | |
| 13 | 103-00.11.000 | Рычаг | |
| 14 | 10-011-01 | Втулка | |
| 15 | 103-00.00.030 | Втулка | |
| 16 | 103-00.00.030-01 | Втулка | |
| 17 | 103-45.11.000-01 | Гидроцилиндр | |
| 18 | 103-45.11.000 | Гидроцилиндр | |
| 19 | 103-45.16.000.1 | Гидроцилиндр | |
| 20 | 103-45.16.000.1-01 | Гидроцилиндр | |
| 21 | ТКШ-16-16-6,6-25-Ц15.хр | Хомут ТКШ-16-16-6,6-25-Ц15.хр | |
| 22 | ГайкаМ24 | Гайка М24 | |
| 23 | Шайба24.06.016 | Шайба 24.06.016 | |
| 24 | 103-00.14.000 | Тяга | |
| 25 | 103-00.00.032 | Ось | |
| 26 | 10-010-01 | Втулка | |
| 27 | 103-00.15.100 | Серьга | |
| 28 | 103-00.16.000 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
